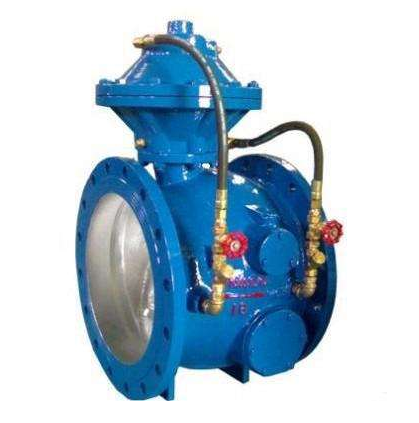

一、简介：
本阀广泛用于电力、冶金、石化、水司、市政、环保等行业供水系统加压输出水泵的出口处，防止管网中介质逆流，经由过程快关缓和闭动作来撤销水锤，掩护水泵及管网系统平安。在设计上充实考虑了应用情况的请求，曾多次进行技巧更始。该产物结构别致、体积小、流体阻力小、运行安稳、密封靠得住、耐冲刷、耐磨损等特点。因为体积小，重量轻，出格实用于大年夜口径管路系统。
阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。
二、工作原理：
当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作阀在泥沙和杂物较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。我公司自成立以来，一直致力于水泵出口控制阀的研制与生产，为能彻底解决这些问题，历时三年，我公司研发了管力阀。
三、应用：
主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同工况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。
四、技术参数：
|
名称 |
公称通径 |
适用温度℃ |
适用介质 |
流阻系数 |
最低工作压力（Mpa） |
|
参数 |
DN200-DN2000 |
0-120 |
泥污、污水 油品、海水 |
0.3-1.1 |
≥0.1 |
|
名称 |
关阀时间（可调） |
开阀时间（可调） |
结构长度标准 |
法兰标准 |
泄漏量 |
|
参数 |
快关1-3秒 慢关5-90秒 |
20-60秒 |
GB2221-89 |
BG/T79-94 |
GB/T13927-92 |
五、零件材料：
|
零件名称 |
阀体 |
阀心 |
阀轴 |
密封面 |
填料 |
|
材料名称 |
球墨铸铁 |
球墨铸铁 |
不锈钢 |
橡胶 |
O形密封圈 柔性石墨 |
|
|
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
