一、简介:

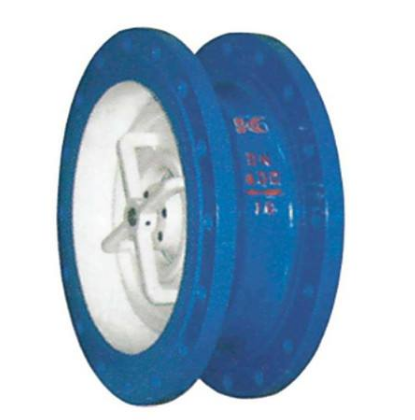

CVKR静音式止回阀采用符合水力学的轮廓设计,取得较佳的流线型水路,内部附有导流体的设计能保证最小的压力损失。静音止回阀安装于水泵出口处,可在水流倒流前先行快速关闭,避免产生水锤、水击声和破坏型冲击,以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。止回阀的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
二、工作原理:
止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
三、技术参数:
公称压力:1.0~2.5MPa
公称通经:300~1200mm
适用介质:水、油品、海水、污水
适用温度:0~80℃
法兰标准:GB/T 17241.6 JB/T79、GB/T 9113
试验标准:GB/T 13927 、API 598
四、外形尺寸:
DN(mm) |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
L (mm) |
181 |
184 |
191 |
203 |
219 |
222 |
280 |
356 |
368 |
432 |
524 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
