一、简介:

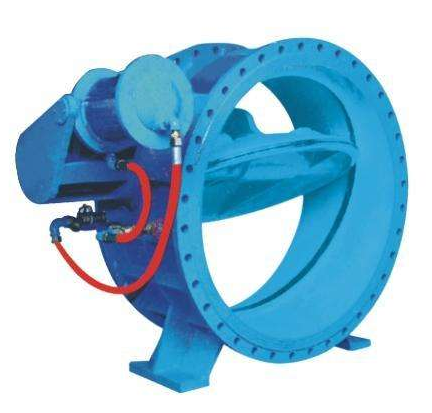

液力自动控制阀可用于离心水泵出口,具有截流止回、轻载启泵、消除水锤和流量调节等功能,可有效保护水泵和管网设备安全;阀门开度即可现场观察,有可远程数字显示,同时,还可输出4—20mA直流电流供计算机集中控制使用。本阀主要由阀体、蝶板、调节阀、缓冲液压缸等组成。外部由调节阀连接。当水泵启动时,阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开。关闭时介质回流推动阀板和活塞上腔回水压力的作用下迅速关闭90%截断大部分水流,再由缓闭液压缸阻尼进行缓闭,减弱回水压力的冲击,消除破坏性水锤。
二、技术特点:
阻力小:采用换向阀控制技术,大阀板开启度高,阻力小,阻力系数0.3—1.1;
体积小:阀体采用蝶式结构,体积只有同口径多功能水利控制阀的1/3——1/5;
重量轻:重量只有多功能水利控制阀的1/3——1/5;
寿命长:采用斜置密封幅,具有密封面磨损自动补偿功能,使用寿命大幅延长;
自动控制:阀门与水泵通过管内介质连锁,泵阀联动,无需人工干预,泵开阀开,泵停阀闭;
节能降耗:利用介质压力驱动,无需外接动力,节能降耗;
密封良好:采用软硬组合双重密封技术,有效解决了大口径阀门的密封难题,可长期确保“0”泄漏;
启闭轻松:大阀板采用偏心结构,摩擦力矩小,启闭轻松;
维修方便:控制系统零部件均外于阀体外面,调试简单,维修方便,可在线检修。 自动阀可用于离心水泵出口,具有截流止回、轻载启泵、消除水锤和流量调节等功能,可有效保护水泵和管网设备安全;阀门开度即可现场观察,有可远程数字显示,同时,还可输出4—20mA直流电流供计算机集中控制使用。
三、零件材料:
名 称 |
材 料 |
|
阀 体 |
碳钢 |
|
阀板 |
碳钢 |
|
阀轴 |
不锈钢 |
|
阀体密封面 |
不锈钢 |
|
密封
|
双重密封 |
硬质合金(Y)+丁腈橡胶(X) |
不绣钢(H)+丁腈橡胶(X) |
||
硬密封 |
硬质合金(Y) |
|
不绣钢(H) |
四、外形尺寸:
公称通经 |
D1 |
D2 |
L |
Z-¢d |
重量(kg) |
400 |
565 |
515 |
310 |
16—¢27 |
220 |
450 |
615 |
656 |
330 |
20—¢26 |
265 |
500 |
670 |
620 |
350 |
20—¢26 |
290 |
600 |
780 |
725 |
390 |
20—¢30 |
480 |
700 |
895 |
840 |
430 |
24—¢30 |
830 |
800 |
1015 |
950 |
470 |
24—¢33 |
1280 |
900 |
1115 |
1050 |
510 |
28—¢33 |
1620 |
1000 |
1230 |
1160 |
550 |
28—¢36 |
1820 |
1200 |
1455 |
1380 |
630 |
32—¢39 |
2350 |
1400 |
1675 |
1590 |
710 |
36—¢42 |
2800 |
1600 |
1915 |
1820 |
790 |
40—¢48 |
5200 |
1800 |
2115 |
2020 |
870 |
44—¢48 |
6050 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
