一、简介：

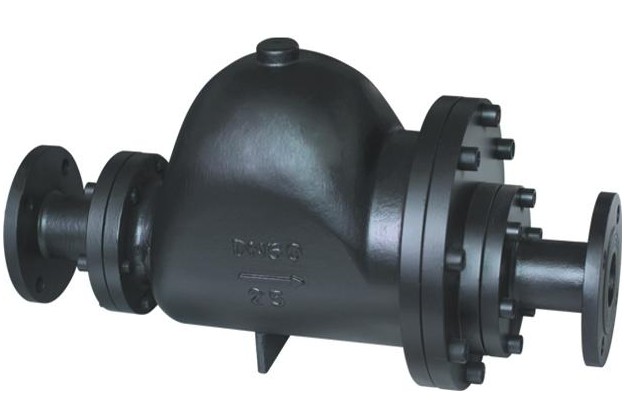

GH5-16R杠杆浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏；它的最低工作压力0.01Mpa,最大背压率≤85%；内部带有排气装置,浮球式蒸汽疏水阀采用自动排空气阀,能自动排除不凝结气体,非常灵敏,工作质量高,使用寿命长.该疏水阀设计有平衡双阀座 结构,可达到小体积大排水量,特别适用于大型加热设备和换热站设备的阻汽排水,是大型加热设备shou选的蒸汽疏水阀。
二、性能特点：
1、采用平衡双阀座系统，加倍增大流量面积、获得特大排水量。
2、内置有自动排空气装置，能迅速既时排除空气，使设备启动快。
3、阀内件全不锈钢结构，保证具有良好的耐腐蚀和抗磨损。
三、安装注意事项：
1,疏水阀在安装前必须清冼管路,除去杂物.
2,疏水阀应水平安装,疏水前的管道要朝疏水阀方向下坡一点,以免产生汽锁现象,其阀体上指示的流向必须与管路内凝结水的流向一致.
3,本阀在安装时,应尽可能接近供热设备,管路直径不能小于本阀的公称通径.
4,本阀应安装在蒸汽管路的末端,最低点.
5,整个装置中,各设备各安装疏水阀,分别排出凝结水,以免产生汽阻现象,影响加热效果.
6,若长期停止送汽时,疏水阀体内的积水应由阀体下端螺塞孔排出.
7,在每个疏水阀前后要安装阀门,宜采用闸阀,以便于维修疏水阀时使用.
四、零部件：
|
主要零售部件材料表 Main parts materials |
Parts |
Materials |
|
Body/Bonnet |
Carbon Forged steel WC6 |
|
|
Float Ball |
Stainless Steel |
|
|
Double seat |
Stainless Steel |
|
|
Bracket |
Stainless Steel |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
