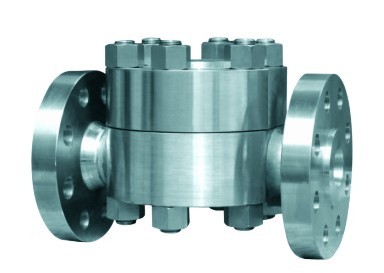

高温高压热动力圆盘式疏水阀

型号：HRW3

产品时间：2019/6/20 16:49:54

简要描述：

HRW3高温高压热动力圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔．从而达到阻汽排水。主要用于高温高压蒸汽主管线，使用压力为0.5~16Mpa的饱和蒸汽和过热蒸汽工况。

一、产品简介：
HRW3高温高压热动力圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔．从而达到阻汽排水。主要用于高温高压蒸汽主管线，使用压力为0.5~16Mpa的饱和蒸汽和过热蒸汽工况。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备shou选的蒸汽疏水阀。阀体材料采用锻打铬钼矾钢成铬钼矾钢，耐腐蚀，耐磨损，耐商温、高压，持久耐用。适用于饱和蒸汽和商温高压过热蒸汽工况，在整个工作压力范围内无需调整。有内置过滤网，并在管路上能更换另件维护简便。

二、产品特点：
1、阀体材料采用锻打铬钼矾钢成铬钼矾钢，耐腐蚀，耐磨损，耐商温、高压，持久耐用。
2、适用于饱和蒸汽和商温高压过热蒸汽工况，在整个工作压力范围内无需调整。
3、有内置过滤网，并在管路上能更换另件维护简便。

三、产品参数：

产品型号	公称通径 DN(mm)	连接方式	最高允许温度（℃）	阀体材质	外形尺寸（mm）
产品型号	公称通径 DN(mm)	连接方式	最高允许温度（℃）	阀体材质	L	H1	H2	W
HRF3	15	法兰	500	WCB	230	78	35	135
	20	法兰	500	WCB	230	78	35	135
	25	法兰	500	WCB	230	78	35	135
HRW3	15	承插焊	500	WCB	130	78	35	135
	20	承插焊	500	WCB	130	78	35	135
	25	承插焊	500	WCB	130	78	35	135
HR3	15	内螺纹1/2	500	WCB	130	78	35	135
	20	内螺纹1/2	500	WCB	130	78	35	135
	25	内螺纹1/2	500	WCB	130	78	35	135

四、外型零件尺寸：

型号	公称通径	连接方式	外形尺寸
型号	mm	连接方式	L	H	h	φ	A	C
HRW3-64 HRW3-100	15	承插	125	112	23	135	21.8	10
	20		125	112	23	135	27.2	13
	25		130	116	27	140	33.9	13
	32		168	153	33	180	42.7	13
	40		168	153	33	180	48.8	13
	50		185	160	40	200	61.2	16
	15、20	法兰	230	112	23	135
	25		230	116	27	135
	32、40		320	153	33	180
	50		320	157	37	195

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
