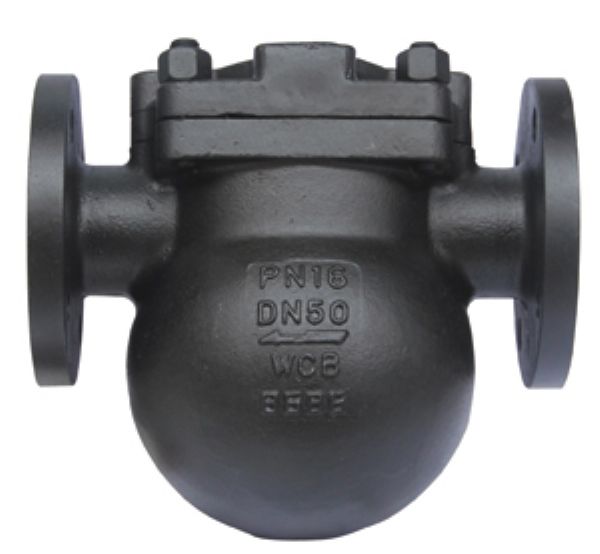

一、简介:
FT44H杠杆浮球式蒸汽疏水阀刚启动时,自动排空气装置迅建排除系统中不凝结气体,当蒸汽和捕凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损zui小化,自带自动排空气装置具有良好的排空气性能。能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程疏水的选择;带破蒸汽汽锁装置的杠杆浮球浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的唯—选择。
二、特点:
1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。
4、密封性能卓越密封件采用球面结构,工作时无集中磨损使用寿命长
三、零部件材料:
零部件材料袋 |
材料 |
阀体、阀盖 |
WCB、HT250 |
阀座、阀芯 |
不锈钢 |
浮球 |
不锈钢 |
控制架 |
不锈钢 |
热敏元件 |
哈氏合金 |
四、外形尺寸:
外型型号 Product model |
公称通径DN |
连接方式 |
使用压力 |
温 度 |
外型尺寸(mm)Exermal Dimensins |
||||
L |
L1 |
H1 |
H2 |
W |
|||||
FT14-16 |
15~20 |
螺纹 |
0.01~1.6 |
250 |
125 |
155 |
55 |
55 |
155 |
FT14-16 |
15~25 |
螺纹 |
0.01~1.6 |
250 |
190 |
220 |
120 |
80 |
140 |
FT44-16 |
15~20 |
法兰 |
0.1~1.6 |
350 |
195 |
255 |
8 |
155 |
110 |
35~50 |
法兰 |
0.01~1.6 |
350 |
230 |
345 |
175 |
110 |
190 |
|
23 |
15~20 |
法兰 |
0.01~4.0 |
350 |
195 |
145 |
60 |
|
90 |
