一、产品概述：

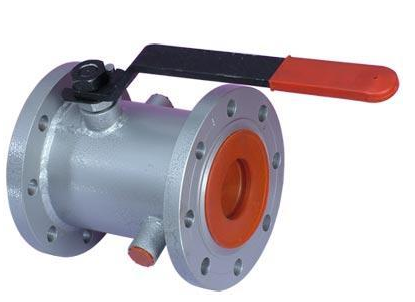

BQ41H一体式保温球阀具有良好的保温保冷特性,且阀门的通径和管径一致,介质呈直线流动，阻力小，Z适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷，即使外界温度降低零度以下，此阀仍操作灵活，保证输油管道能启能闭，其优点是其他控制阀所没有的，是重油输送管道理想的控制阀门。 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动
二、产品特点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动
三、制造标准：
|
设计标准 |
ASME B 16.34 GB/T 12224 |
|
结构长度 |
ASME B 16.10 GB/T 12221 |
|
连接法兰 |
ASME B 16.5 JB/T 79 |
|
驱动方 |
手动、电动、气 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
四、主要零件材料：
|
序号 |
零件名称 |
材 质 |
|
|
GB |
ASTM |
||
|
1 |
夹套 |
25 |
A105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
|
5 |
球体 |
|
|
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料压盖 Gland |
WCB |
A216-WCB |
五、主要外形尺寸：
|
公称通径 (DN) |
b |
L |
D |
E |
Q |
H |
W |
管螺纹 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4″ |
19 |
117 |
40 |
11/2″ |
58.5 |
147 |
101 |
170 |
G3/4″ |
|
25 |
1″ |
25 |
127 |
50 |
2″ |
62.5 |
156 |
106 |
170 |
G3/4″ |
|
40 |
11/2″ |
38 |
165 |
65 |
21/2″ |
63.5 |
181 |
125 |
250 |
G3/4″ |
|
50 |
2″ |
51 |
178 |
80 |
3″ |
68 |
218 |
135 |
250 |
G3/4″ |
|
80 |
3″ |
76 |
229 |
150 |
6″ |
82 |
275 |
193 |
350 |
G3/4″ |
|
100 |
4″ |
102 |
254 |
200 |
8″ |
83 |
300 |
265 |
420 |
G3/4″ |
|
150 |
6″ |
152 |
292 |
250 |
10″ |
95 |
403 |
355 |
1000 |
G3/4″ |
|
200 |
8″ |
203 |
330 |
300 |
12″ |
100 |
492 |
410 |
1300 |
G3/4″ |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
