一、简介:

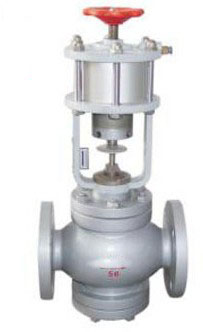

ZSQP气动活塞式切断阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
二、 产品特点:
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节机构的型式,气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度及压力。
当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使活塞式切断阀控制更加方便、简捷
三、技术参数:
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径(mm) |
26 |
43 |
43 |
52 |
62 |
79 |
94 |
115 |
140 |
166 |
216 |
公称压力MPa |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |
||||||||||
额定流量系数Kv |
5.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
泄露量 |
1滴/min |
3滴/min |
5滴/min |
7滴/min |
9滴/min |
||||||
行程(mm) |
16 |
25 |
40 |
60 |
|||||||
切断时间S |
1~2 |
2~4 |
|||||||||
额定行程偏差 |
+10% |
||||||||||
允许压差MPa |
4.0 |
4.0 |
4.0 |
2.8 |
3.5 |
2.4 |
|||||
(2.5) |
(1.7) |
(1.0) |
(1.1) |
(0.8) |
(1.6) |
||||||
阀盖形式 |
常温型:-60~150℃ 中温型:-60~450℃ 高温型:-60~550℃ 低温型:-60~250℃ |
||||||||||
压盖型式 |
螺栓压紧式 |
||||||||||
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
||||||||||
阀芯形式 |
单座型阀芯双导向型阀芯 |
||||||||||
流量特性 |
快开特性 |
四、外形尺寸:
公称 |
L |
H2 |
带手轮 |
不带手轮 |
|||||
H |
H1 |
H3 |
重量kg |
H |
H1 |
重量kg |
|||
20 |
180 |
53 |
662 |
447 |
222 |
39 |
574 |
359 |
26 |
25 |
190 |
111 |
732 |
46 |
644 |
33 |
|||
32 |
210 |
117 |
744 |
48 |
656 |
35 |
|||
40 |
230 |
131 |
885 |
570 |
280 |
85 |
778 |
463 |
61 |
50 |
255 |
146 |
915 |
89 |
808 |
65 |
|||
65 |
285 |
181 |
1131 |
706 |
389 |
135 |
969 |
542 |
97 |
80 |
310 |
190 |
1147 |
143 |
983 |
99 |
|||
100 |
355 |
194 |
1155 |
163 |
991 |
109 |
|||
125 |
425 |
256 |
1588 |
1022 |
305 |
1305 |
739 |
218 |
|
150 |
460 |
266 |
1608 |
331 |
1325 |
244 |
|||
200 |
560 |
289 |
1659 |
445 |
1376 |
358 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
