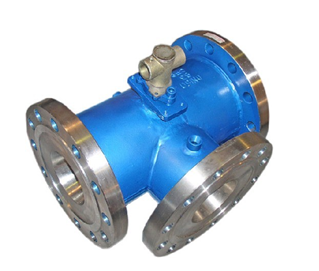

三通保温球阀

型号：BQ45F

产品时间：2019/6/19 11:17:16

简要描述：

BQ45F三通保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

一、简介：
BQ45F三通保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

二、优点:
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8. 高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

三、保管安装使用注意事项：
1、保管时将的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、安装前应将本阀清除干净，将各螺纹连接处拧紧。
3、采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货须注明法兰密封面形式，压力等级及连接标准。

四、技术参数及零部件：

公称压力或压力级	法兰密封性	产品型号
PN1.6pa	凸面	BQ45F-16C	BQ45F-16P	BQ45F-16CF8	BQ45F-16CF3	BQ45F-16R	BQ45F-16CF8	BQ45F-16R3
PN2.5pa	光滑面	BQ45F-25	BQ45F-25P	BQ45F-25CF8	BQ45F-25CF3	BQ45F-25R	BQ45F-25CF8	BQ45F-25R3
PN4.0pa	凹凸面	BQ45F-40	BQ45F-40P	BQ45F-40CF8	BQ45F-40CF3	BQ45F-40R	BQ45F-40CFR8	BQ45F-40R3
CLASS150	凸面	BQ45F-150（Lb）C	BQ45F-150（Lb）P	BQ45F-150（Lb）P8	BQ45F-150（Lb）P3	BQ45F-150（Lb）R	BQ45F-150（Lb）R8	BQ45F-150（Lb）R3
主要零件材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG18Ni12Mo2T	CF8M(316)	CF8M(316L)
	球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni9(304)	00Cr19Nill(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)	0Cr17Ni12Mo2(316L)
	密封圈	聚四氟乙烯　对位聚笨
	填料、垫圈	V型聚四氟乙烯　柔性石墨环　聚四氟乙烯片　柔性石墨复合垫

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
