一、产品简介：

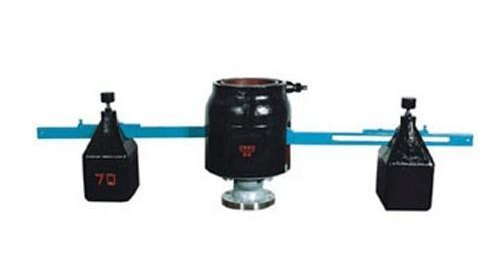

GA44H双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。安全阀 选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀 的尺寸.一般会比设计院所选出的口径小一号.GA44H双杠杆安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置（或变换重锤的质量）来调整安全阀的开启压力。
二、产品零件:
|
NO. |
零件名称 |
材料 |
|
1 |
阀体 |
碳钢 |
|
2 |
导向套 |
不锈钢 |
|
3 |
阀瓣 |
2Cr13 |
|
4 |
阀杆 |
2Cr13 |
|
5 |
杠杆 |
碳钢 |
|
6 |
重锤 |
铸铁 |
三、产品尺寸:
|
型号 |
公称通径 |
尺寸 |
|||||||||||||||||||
|
do-z |
D |
D1 |
D2 |
D6 |
f |
f1 |
b |
Z-ød |
L |
H |
出口法兰式 |
出口承插式 |
|||||||||
|
DN' |
D2' |
D1' |
D' |
n-M |
d1 |
K2 |
K3 |
D3 |
|||||||||||||
|
GA42H-16 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
16 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-25 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
20 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-40 |
50 |
40×1 |
165 |
125 |
100 |
88 |
3 |
4 |
20 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-64 |
50 |
40×1 |
175 |
135 |
105 |
88 |
3 |
4 |
26 |
4-23 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-100
|
50 |
40×1 |
195 |
145 |
112 |
88 |
3 |
4 |
28 |
4-25 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
四、安装说明：
①各种双杠杆安全阀GA42H型都应垂直安装。
②双杠杆安全阀GA42H型出口处应无阻力，避免产生受压现象。
③双杠杆安全阀GA42H型在安装前应专门测试，并检查其官密封性。
④对使用中的双杠杆安全阀GA42H型应作定期检查。
