一、简介：
GA42H单杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。杠杆和重锤的作用力传递到阀盘而封闭阀座的一种安全阀结构类似于角式截止阀，压力介质处于阀盘下方，当介质压力超过规定值时，将阀盘顶起而泄至外界，改变重锤的重量和位置，即改变对阀盘的压紧力，就可调节安全阀的工作压力。有防止王锤自动移动的装置和限!卜杠杆越出的导架。适用于高温下工作，但结构不紧凑。
二、零部件材料：
|
NO. |
零件名称 |
材料 |
|
1 |
阀体 |
碳钢 |
|
2 |
导向套 |
不锈钢 |
|
3 |
阀瓣 |
2Cr13 |
|
4 |
阀杆 |
2Cr13 |
|
5 |
杠杆 |
碳钢 |
|
6 |
重锤 |
铸铁 |

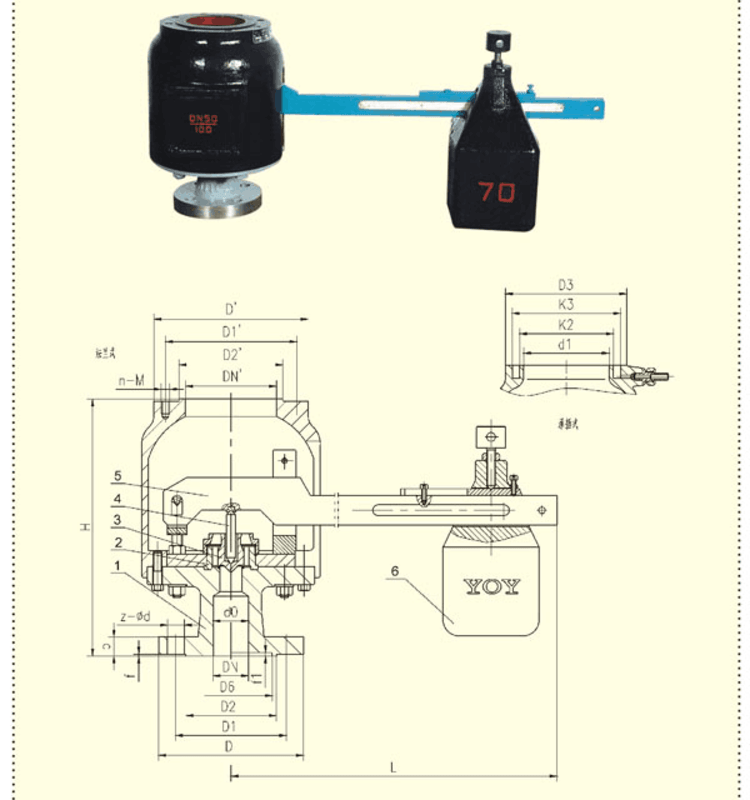

三、主要外形尺寸：
|
型号 |
公称通径 |
尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
do-z |
D |
D1 |
D2 |
D6 |
f |
f1 |
b |
Z-ød |
L |
H |
出口法兰式 |
出口承插式 |
|
|
|
|
|
|
|
|
|
|
DN’ |
D2’ |
D1’ |
D’ |
n-M |
d1 |
K2 |
K3 |
D3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GA42H-16 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
16 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-25 |
50 |
40×1 |
165 |
125 |
100 |
/ |
3 |
/ |
20 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-40 |
50 |
40×1 |
165 |
125 |
100 |
88 |
3 |
4 |
20 |
4-18 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-64 |
50 |
40×1 |
175 |
135 |
105 |
88 |
3 |
4 |
26 |
4-23 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-100 |
50 |
40×1 |
195 |
145 |
112 |
88 |
3 |
4
|
28 |
4-25 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190
|
四、安装说明：
①各种单杠杆安全阀GA42H型都应垂直安装。
②单杠杆安全阀GA42H型出口处应无阻力，避免产生受压现象。
③单杠杆安全阀GA42H型在安装前应专门测试，并检查其官密封性。
④对使用中的单杠杆安全阀GA42H型应作定期检查。
