一、产品简介：

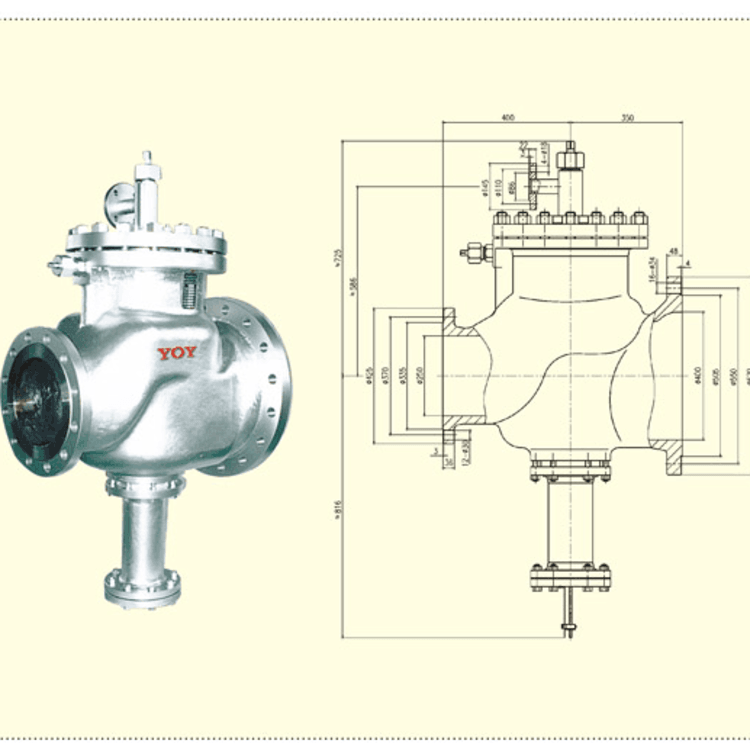

F2-250主安全阀是一种新颖结构的安全阀，它主要和冲量安全阀GA49H-16C DN40/50配套使用于电站汽轮机的管线上，当管线压力超过允许值时，冲量安全阀先开启，主阀随之开启；压力降至安全值时，冲量关闭，主安全阀同步关闭，对管线和汽轮机起到安全保护作用，该阀适用温度：≤425℃。具有动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠等优点。和冲量安全阀GA49H-16C DN40/50配套使用于电站汽轮机的管线上.当管线压力超过允许值时,冲量安全阀先开启,主阀随之开启;压力降至安全值时,冲量关闭,主安全阀同步关闭,对管线和汽轮机起到安全保护作用。
二、产品特点：
1、采用活塞结构；
2、主阀设有缓冲阀，减少密封面损坏；
3、密封面采用硬质合金设计，坚固耐用。
三、产品零件:
|
型号 |
铸钢型F2-205/400-C |
15CrMo1V合金钢型F2-205/400-V |
|
|
口径范围 |
进口DN250/出口DN400 |
||
|
适用温度 |
≤425°C |
≤540°C |
|
|
适用介质 |
蒸汽 |
蒸汽 |
|
|
材 料 |
1、阀体 |
WCB |
15CrMo1V |
|
2、阀盖 |
WCB |
12Cr1MoVA |
|
|
3、活塞 |
2Cr13 |
304SS |
|
|
4、阀瓣 |
2Cr13 |
17-7PH |
|
|
5、活塞 |
2Cr13 |
15CrMo1V |
|
|
6、活塞环 |
304SS |
304SS |
|
|
7、弹簧 |
50CrVa |
50CrVa |
|
|
8、阀杆 |
2Cr13 |
304SS |
|
|
9、保护罩 |
ZG200-400 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
|
四、产品压力等级:
|
公称压力 (MPa) |
整定压力等级 |
|||||||
|
1.6 |
0.06～0.1 |
0.1～0.16 |
0.16～0.25 |
0.4～0.6 |
0.6～0.8 |
0.8～1.0 |
1.0～1.3 |
1.3～1.6 |
|
2.5 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
|
|
|
|
|
|
4.0 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
2.5～3.2 |
3.2～4.0 |
|
|
|
|
6.4 |
2.5～3.2 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
|
|
|
|
|
10.0 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
6.4～8.0 |
8.0～10.0 |
|
|
|
|
16.0 |
10.0～13.0 |
13.0～16.0 |
|
|
|
|
|
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
