一、产品简介:

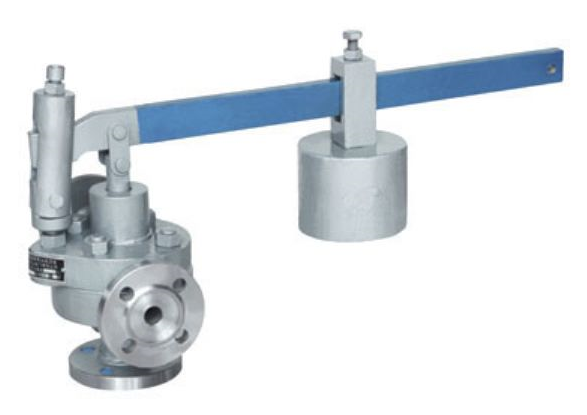

GA49H脉冲式安全阀主要应用于电站锅炉、各种压力容器、减温减压装置等设备,防止设备压力超过允许值时及时泄压,保证设备的安全运行。运行时,这种安全阀的主安全阀是靠蒸汽压力及弹簧力将阀芯向上压紧在阀座上,具有良好的严密性。城建、化工、冶金、石油、制药、食品、饮料、环保。 脉冲式安全阀除上述机械动作外,脉冲阀还装有电磁装置,带电接点的压力表通过时间继电器,将上部或下部的电磁线圈电路接通,使上部或下部的电磁铁动作,也可将脉冲阀打开或关闭。
二、产品特点:
1、通过杠杆和重锤来平衡阀瓣的压力,使阀门保证密封,移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、GA49H脉冲安全阀密封材质使用铁基铬镍不锈钢堆焊而成,阀瓣经过热处理,提高了耐磨性和抗冲蚀性。
3、GA49H脉冲安全阀阀门上部带有开启和关闭的电磁铁,机械和电器动作互不干扰。
三、产品原理:
脉冲式安全阀除上述机械动作外,脉冲阀还装有电磁装置,带电接点的压力表通过时间继电器,将上部或下部的电磁线圈电路接通,使上部或下部的电磁铁动作,也可将脉冲阀打开或关闭。同时脉冲阀还可通过遥控系统人为地将其打开或关闭。
四、产品尺寸:
型号 Type |
公称通径DN Nominal diameter |
连 接 尺 寸 Connecting dimensions |
|
|
|
|
|
|
|
|
|
L |
L1 |
H |
D |
D1 |
D2 |
b |
Z-d |
DN |
D’ |
|
|
GA49H-PW466.7V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
GA49H-PW5410V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
GA49H-PW5410.5V |
20 |
280 |
170 |
225 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
