一、简介：

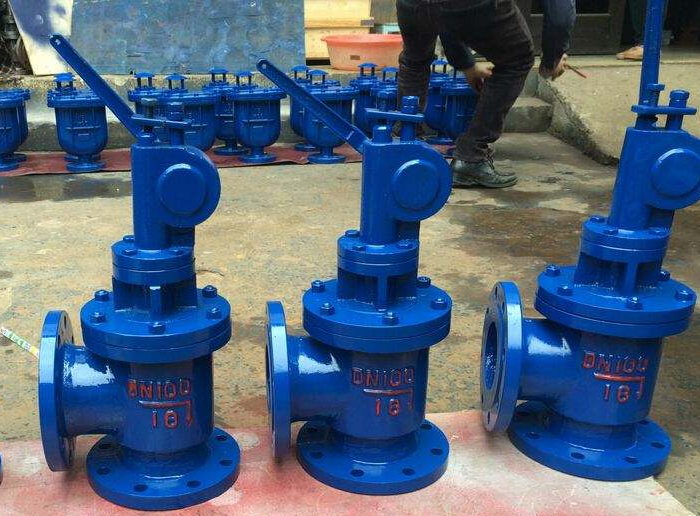

手动排泥阀又名排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。也可安装在工作介质为水、气、油等工业管道中作截流用. 本系列产品均由液压缸和角式截止阀两大部分组成，液压缸为动带动阀板升降，使阀体通道开或闭以达到流体通断。 液压缸活塞密封件 l 型皮碗，其密封性能好，经久耐用。手动排泥阀主要由主阀、齿轮箱、具轮手柄、档位等组成 , 工作时只要把手柄往下按定位就可以开启，相反就快速关闭。其寿命达两年以上，开启速度快，一般 在 5 秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无渗漏，以便维修更换，如配以电磁换向阀指控 液压缸，则能实现远控、自控等。若配手动装 置，可以 4 － 12 台一排安装，同时起动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源 。
二、技术参数：
公称压力：1.0MPa
适用介质：水、污水、泥沙
适用温度：常温
阀体齿轮材料：HT200
阀杆材料：不锈钢
阀瓣材料：衬胶板NBR
三、结构图：
四、外形尺寸：
|
规格 DN(mm) 尺寸 (mm) |
D |
D1 |
Φ |
L |
H1 |
Z-Φ |
进液接管 G |
|
80 |
195 |
160 |
210 |
135 |
115 |
330 |
1/2 |
|
100 |
215 |
180 |
240 |
145 |
125 |
360 |
1/2 |
|
150 |
280 |
240 |
295 |
185 |
155 |
450 |
1/2 |
|
200 |
335 |
295 |
315 |
220 |
185 |
545 |
1/2 |
|
250 |
390 |
350 |
350 |
250 |
215 |
610 |
1/2 |
|
300 |
440 |
400 |
400 |
280 |
240 |
680 |
1/2 |
