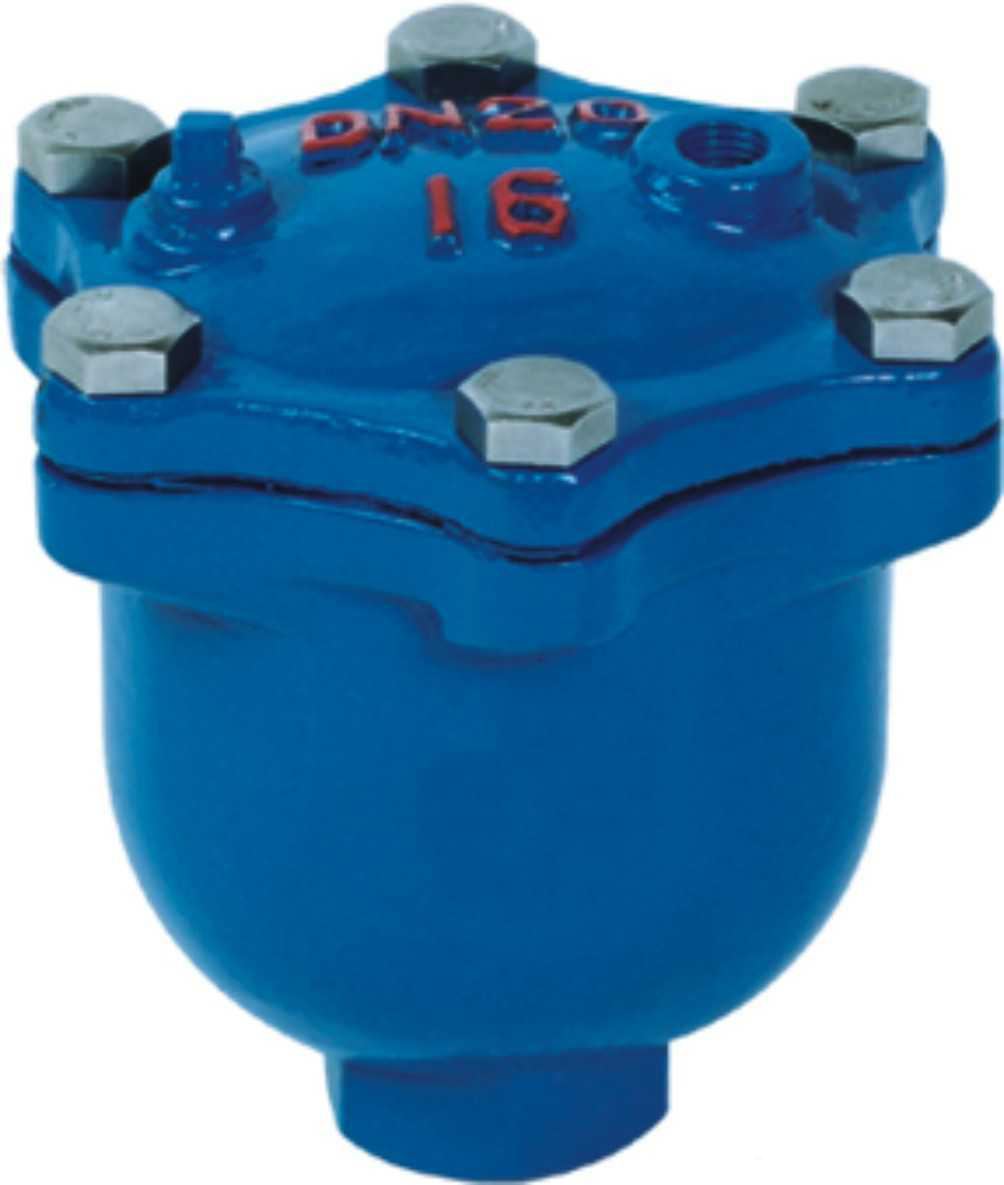

一、简介：
ARVX型微量排气阀用于中央空调，给排气、制冷系统来排除管内水介质中含2VOL的溶解空气来改善系统的输水、供热、制冷功能管内在运转过程中，2VOL的溶解空气在水中不断形成。它聚集在管线上最高处，给管道供热、制冷功能受到极大影响。该排气阀主要排除管内中含2VOL的溶解气体，使管道供热.制冷提高效率，是中央空调.给排气.制冷系统上必备产品。微量排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋(AIR POCKET),使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。
二、技术参数：
公称压力：1.0～1.6MPa
公称通径：10～25mm
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
试验标准：GB/T 13927 API598
三、零部件材料：
|
名 称 |
材 质 |
|
阀 盖 |
球墨铸铁 |
|
阀 座 |
304不锈钢 |
|
杆 架 |
304不锈钢 |
|
塞 头 |
合成橡胶BUNA,VITON |
|
杠 杆 |
304不锈钢 |
|
浮 球 |
304不锈钢 |
|
阀 体 |
球墨铸铁 |
|
螺 栓 |
镀锌钢制 |
四、外形尺寸：
|
公称通径DN(mm) |
入口尺寸 |
出口尺寸 |
排气孔尺寸(mm) |
外形尺寸A(长)хB(宽)х(高)(mm) |
|
15 |
1/2"(15m/m) |
1/4" |
1.6 |
102 х86х127 |
|
20 |
3/4"(20m/m) |
1/4" |
1.6 |
102 х86х127 |
|
25 |
1"(25m/m) |
1/4" |
1.6 |
102 х86х127 |
五、结构图：
