一、产品简介：

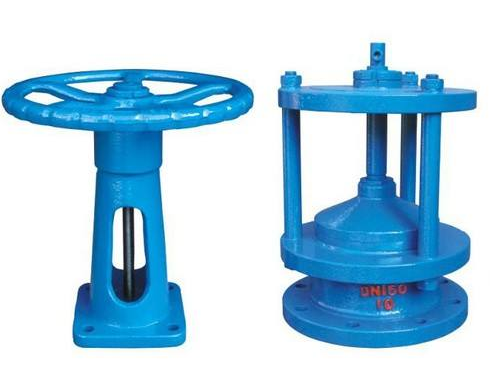

PNF阀套排泥阀又名排泥盖阀，一般用于小型工程沉淀池的池内排泥，安装于形成锥底面（以便使池中底泥完全排除）池底，一般与启闭机配套使用。启闭力小的可直接配套加长手轮使用，使用形式有一台或多台排列，主体材料一般为铸铁。TF型套筒阀又称提拔阀，一般用于沉淀池排泥进中进行池外排泥，由于其结构为内外伸缩套筒，故亦可用于配水井或出水进中调节水位，例如：单管吸泥机出泥，气浮出水等，一般由碳钢或不锈钢制成。 PNF阀套排泥阀用于工程沉淀池的池内排泥，安装于形成锥底面（以便使池中底泥完全排除）池底，一般与启闭机配套使用。启闭力小的可直接配套加长手轮使用，使用形式有一台或多台排列，主体材料一般为铸铁。
二、特点：
1、阀盖自带螺杆，水深、浅时可直接用于手柄操作；
2、阀板成锥形，自带导向，开启操作力小；
3、螺杆及密封面采用锡青铜，耐腐、耐磨；
三、结构图：
四、外形尺寸：
|
通径DN(mm) |
D |
D1 |
a*a |
h |
L1 |
Z |
d |
|
150 |
285 |
240 |
22 |
200 |
45 |
8 |
23 |
|
200 |
340 |
295 |
22 |
300 |
45 |
8 |
23 |
|
300 |
445 |
400 |
25 |
300 |
45 |
12 |
23 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
