一、简介：

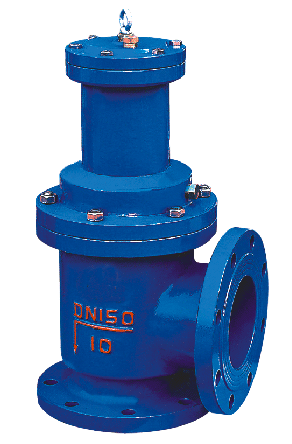

J744X液动角式排泥阀设计合理，使用方便，密封性能好，经久耐用，该阀利用液压缸和角式截止阀两部分组成，液压缸作为动力带动阀板升降，开启一般只需3秒钟。本产品由液压缸和角工截止阀组合而成，液压缸内动力带动阀瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀手动二位四通换向阀集中控制，操作方便。主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。
二、工作原理：
液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
三、技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3. 液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液压缸工作介质：清水、气、油
5.介质温度：常温
四、零部件材料：
|
零件名称 |
材质 |
|
阀体 |
铸铁、铸钢、不锈钢 |
|
阀盖 |
铸铁、铸钢、不锈钢 |
|
阀辫 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铬不锈钢 |
|
膜片 |
丁晴橡胶 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
