一、简介：

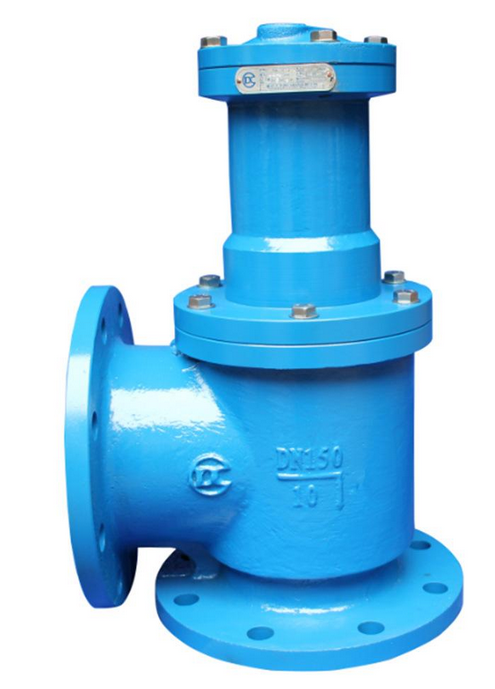

角式排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，采用电动二位四通换向阀或手动二位四通或向阀集中控制，操作方便，阀门启闭灵活。此阀主要安装在个类沉淀池的底部壁外，用以排除池底的泥沙污物。
二、结构特点：
阀盖自带螺杆，水深度浅时可直接用手柄操作;阀板成锥拱形，自带导向，开启操作力小;螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。
三、技术参数：
液压缸工作介质：清水、气、油品。
液压缸工作压力：0.15~0.3Mpa、0.3~1.0Mpa
阀体公称压力：1.0Mpa
阀体密封压力：1.1Mpa
介质温度：常温
四、外形尺寸：
|
公称通径DN |
L |
L1 |
H |
|
100 |
160 |
120 |
370 |
|
150 |
190 |
150 |
440 |
|
200 |
225 |
190 |
530 |
|
250 |
260 |
220 |
615 |
|
300 |
280 |
260 |
785 |
|
350 |
315 |
300 |
880 |
|
400 |
340 |
340 |
970 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
