一、简介：

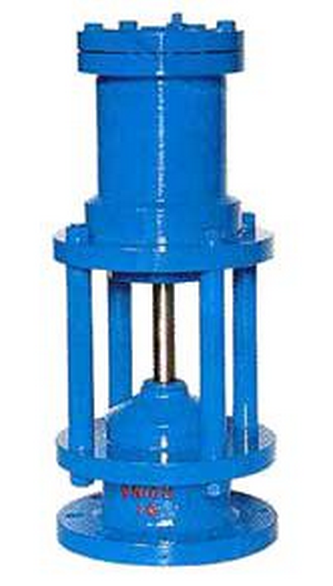

液动池底排泥阀又名盖阀,常用于城市水厂,污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构,内部的尼龙强化橡胶隔膜,可供长期使用排泥阀。本类阀门由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。
二、产品参数：
|
型号 |
H742X |
材 质 |
不锈钢 |
|
连接形式 |
法兰 |
公称通径 |
DN50-500（mm） |
|
适用介质 |
水 |
压力环境 |
0.6MPa |
|
工作温度 |
0℃~80℃ |
标准 |
国标 |
|
驱动方式 |
活塞式 |
类型(通道位置) |
直通式 |
三、零部件材料：
|
零件名称 |
阀座 |
阀瓣 |
阀杆 |
缸体 |
活塞板 |
活塞皮碗 |
|
材料牌号 |
HT200 |
HT200 |
不锈钢 |
HT200 |
HT200 |
耐磨丁晴橡胶 |
四、外形尺寸：
|
H742X－1.0 |
接管螺纹G |
阀杆材料 |
|
||||
|
H |
S |
D |
D1 |
Z－Фd |
|
||
|
150 |
110 |
490 |
280 |
240 |
8-23 |
1/2’’ |
不锈钢 |
|
200 |
110 |
534 |
335 |
295 |
8-23 |
1/2’’ |
不锈钢 |
|
250 |
110 |
570 |
390 |
350 |
12-23 |
1/2’’ |
不锈钢 |
|
300 |
140 |
610 |
440 |
400 |
12-23 |
3/4’’ |
不锈钢 |
|
400 |
140 |
710 |
565 |
515 |
16-25 |
1’’ |
不锈钢 |
|
500 |
160 |
310 |
670 |
620 |
20-25 |
1’’ |
不锈钢 |
