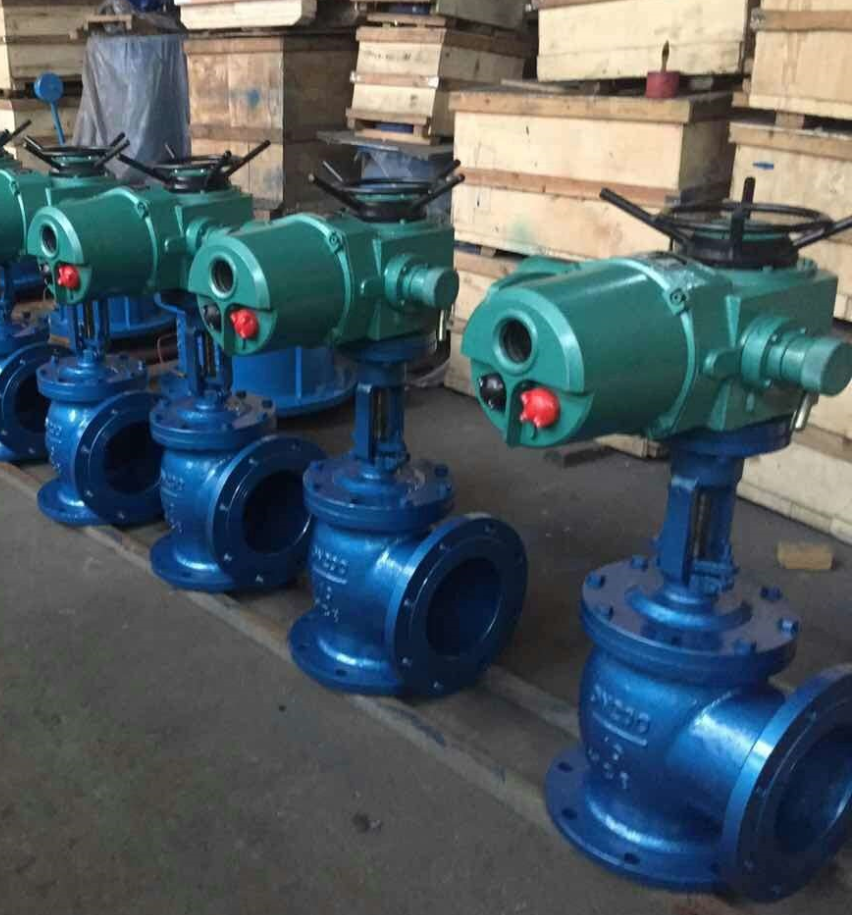

一、J944X电动排泥阀简介：
J944X电动排泥阀采用电力驱动的一款隔膜式排泥阀，主要：电动执形器、直通式阀体组成，通过电动控制带动阀板开启或关闭，排泥阀当停电时也可用手动开启或关闭。电动排泥阀主要供介质为液、气的管路上作截流作用。供各型净化设备及池子外部或管道上作于排泥，排污用。适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.该阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,采用手动或电动集中控制.经久耐用,使用寿命长.
二、技术参数：
压力等级：1.0MPa 1.6MPa
电动头电压：220V，380V订货时注明
阀体，支架材料：铸铁，球墨铸铁，WCB
阀杆材料：不锈钢
阀板材料：球墨铸铁，热合橡胶，WCB热合橡胶
法兰连接标准：GB/T 17241.6-98
试压标准：GB/T 13927-92
三、结构图：
四、外形尺寸：
|
DN |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
