一、简介：：

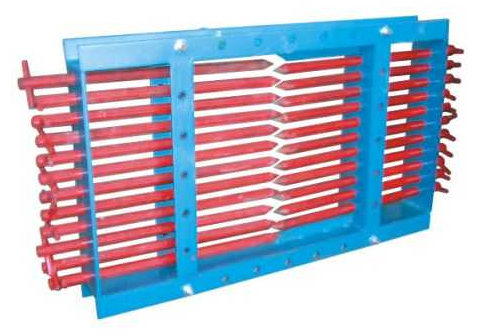

LB棒头阀俗称棒状闸门、插棒阀、卸料调节器，是螺旋闸门的换代产品，与其相比具有开启灵活，使用方便等特点。插棒阀对块状物料(≤50mm)特别是水泥厂的粘湿料仓的下料更为方便，避免了积压，在建材行业得到广泛应用。该产品规格齐全，根据不同的料仓卸料口可配各种规格产品。产量0-100T/h。 主要由框架，棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
二、产品特点：
1．结构简单，性能可靠，它克服了平板闸门物料颗粒大而造成的闸门无法关闭和缺点。本阀采用单棒条操作，所以操作力小，动作灵活方便。
2．棒条式闸阀(棒条阀)整个结构为优质碳素钢制造，强度高，使用寿命长，维修方便。
3．由于采用了双棒条结构，因而克服了单棒条闸门承载能力小的缺点，因而它多用在较大口径的重载条件下。
三、参数：
产品别名：棒条阀
型号：LB
工作压力：0.1mpa
适用介质：50mm以下颗粒物料
适用温度：≤300℃
规格：300*300-2000*2000mm
驱动方式：手动、气动、电动、电液动等
四、外形连接尺寸：
|
规格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Ф |
重量Kg |
|
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-Ф14 |
173 |
|
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Ф14 |
256 |
|
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Ф18 |
385 |
|
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-Ф18 |
550 |
|
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-Ф18 |
790 |
|
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Ф18 |
892 |
|
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-Ф123 |
1077 |
|
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Ф123 |
1338 |
|
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Ф123 |
1671 |
|
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-Ф123 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
