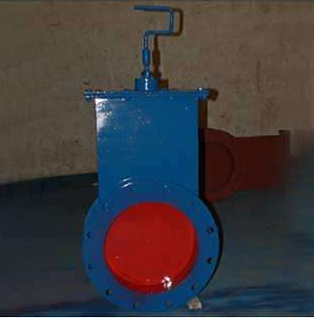

调节插板阀

型号：LC-1

产品时间：2019/6/17 14:15:50

简要描述：

调节插板阀结构简单、操作自如、阀板采用优质碳素钢板、滑动灵活、插抽省力、密封性良好、局部阻力损失小、维护保养拆装方便、不易变形。本阀分为I型和II型用于通风除尘、风力输送及排风系统管路上调节流量。

一、简介：
调节插板阀结构简单、操作自如、阀板采用优质碳素钢板、滑动灵活、插抽省力、密封性良好、局部阻力损失小、维护保养拆装方便、不易变形。本阀分为I型和II型用于通风除尘、风力输送及排风系统管路上调节流量。II型主要用于固体粉料输送的调节流量和切断。本阀门结构简单、操作自如、阀板采用优质碳素钢板、滑动灵活、插抽省力、密封性良好、局部阻力损失小、维护保养拆装方便、不易变形。本阀分为I型和II型用于通风除尘、风力输送及排风系统管路上调节流量。II型主要用于固体粉料输送的调节流量和切断。

二、产品特点：

调节插板阀主要由框架，棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。有单向双向，外形有圆形和方形。
结构简单、操作自如、阀板采用优质碳素钢板、滑动灵活、插抽省力、密封性能良好、局部阻力损失小、维护保养拆装方便、不易变形。
本阀分为Ⅰ型和Ⅱ型，Ⅰ型用于通风除尘、风力输送及排风系统管路上调节流量。Ⅱ型主要用于固体粉料输送和调节流量及切断。

三、性能规范：
公称通径：80-2000mm
公称压力：0.05MPA
介质流速：28m/s
适用温度：≤300℃
适用介质：Ⅰ型为空气、粉尘、气体。Ⅱ型为固体粉料、晶体料等。

四、外形尺寸：

DN	D	D1	b	H	L	n-Φd	重量Kg
80	150	120	6	240	80	4-Φ10	36
90	160	130		255			60
100	170	140		270			98
110	180	150		285			110
120	190	160		300	100	6-Φ10	127
130	200	170		315			140
140	210	180		330			150
150	220	190		345			167
160	230	200	8	360			175
170	240	210		375			195
180	250	220		380			320
190	260	230		405			225
200	270	240		420	120	8-Φ10	236
210	280	250		435			248
220	290	260		450			262
230	300	270		460			280

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
