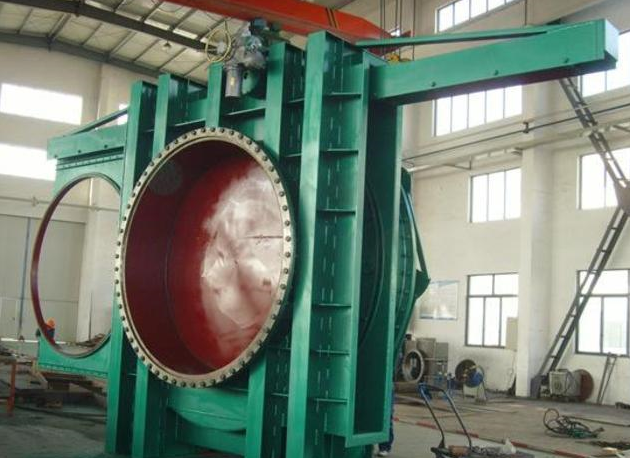

电动敞开式插板阀

型号：KF943X

产品时间：2019/6/17 13:54:46

简要描述：

电动敞开式插板阀在设计上吸收了国外插板阀浮动阀板的特点；压紧传动机构采用齿圈,齿轮梯形螺纹丝杆付同步双向压紧。左右梯形螺纹丝杆同步压紧的优点是：起动力矩小,螺纹副自锁性好,阀门密封可靠。阀板移动采用销齿传动机构,不易积灰,满足了粉尘多,润滑条件差,工作环境恶劣的场合使用。

一、简介：

KF941X电动敞开式插板阀是通过夹紧驱动装置动作，将扭矩直接作用在主动阀杆上，使其旋转，并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根，口径大为6根)，阀杆上的螺纹副带动浮动座向压缩波纹管方向移动，使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动，使门板的盲圈和通圈相对阀体管路位置发生更换，夹紧驱动装置再次动作，使浮动座向左阀体密封圈移动，将门板橡胶密封圈夹紧，从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后，门板旋转变换位置即可实现阀门开关。

二、产品特点：
1、阀门采用全封闭结构，操作时介质不会向外泄漏，操作安全环境污染。
2、阀体采用整体框架式结构，刚性好，能承受高的介质压力。
3、密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠。
4、密封圈装在阀板上，便于更换。
5、伸缩体与固定套之间采用多层波纹管连接，适用寿命长，密封更可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内。
6、夹紧机构采用闭环式多点夹紧，同步性好。
7、特制的控杆和顶轮机构，确保阀板运行无摩擦。
8、设有氮气吹扫孔，以便吹扫阀座和传动部位积灰，开启灵活。
9、底部设有排水管接口，将阀箱内积水排出。
10、夹紧、松开和阀板行走采用全电动驱动。操作方便，性能稳定，电装带手动机构，手、电动可实现无忧动切换。

三、性能参数：

公称压力MPa	0.05MPa	0.1 MPa	0.15 MPa	0.25 MPa
密封试验压力MPa	0.055 MPa	0.11 MPa	0.165 MPa	0.275 MPa
强度试验压力MPa	0.075 MPa	0.15 MPa	0.225 MPa	0.375 MPa
电源电压	380V.AC 50HZ
密封材料	丁腈橡胶	硅橡胶	氟橡胶	硬密封
适用温度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
适用介质	空气、煤气、含尘煤气

四、外形尺寸：

DN	L	D	D1	b	n-d	L1	H	H1	B	B1	A	C	C1	C2	e1	e2	n1-d1
800	3900	975	920	26	24-30	1545	1970	750	1070	650	1150	950	350	300	250	220	12-32
900	4400	1075	1020	28	24-30	2200	2028	890	1100	700	1150	950	350	300	250	220	12-32
1000	4735	1175	1120	30	28-30	2368	2230	960	1100	700	1250	950	350	300	250	220	12-32
1200	6214	1375	1320	30	32-30	3105	2570	1060	1100	700	1450	950	300	300	250	220	12-32
1400	6915	1575	1520	30	36-30	3400	2850	1180	1200	800	1450	950	350	300	250	220	12-32

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
