一、简介：

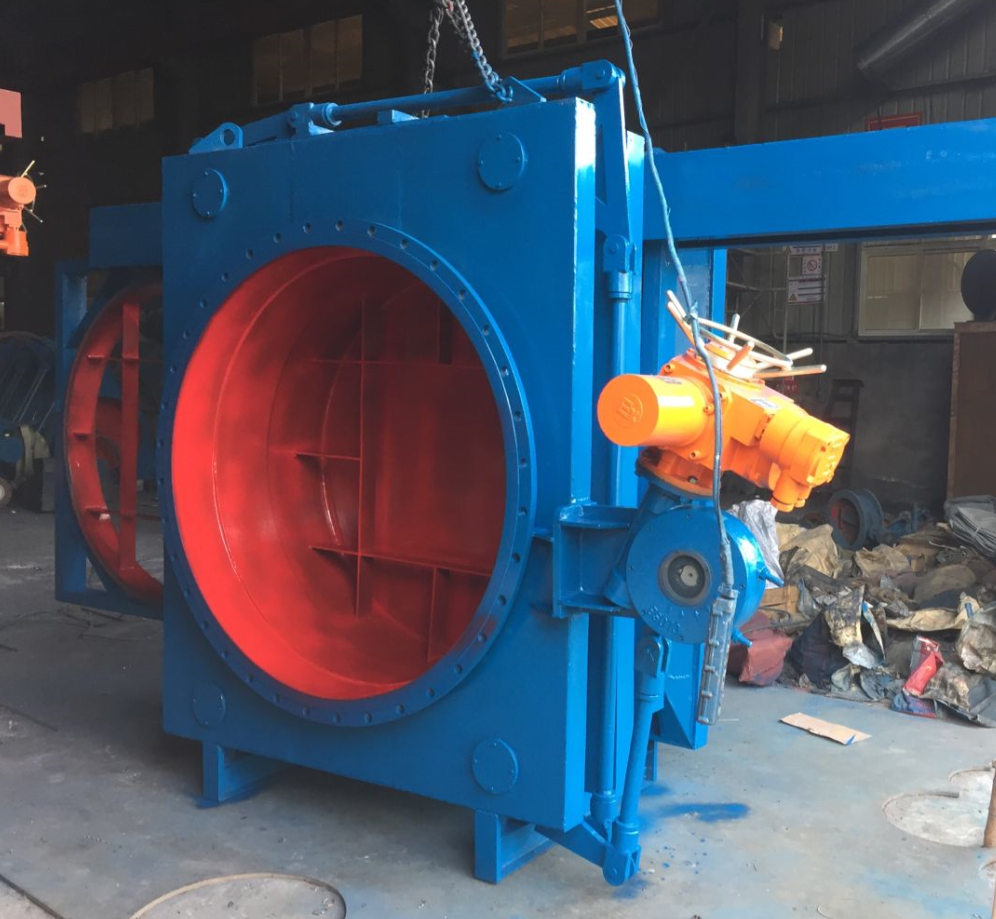

      KF941H电动敞开式盲板阀适用于煤气及有毒、有害气体，具有重量轻，易维护（密封胶圈更换、电动装置维护检查、更换、冶金阀门的局部维护均在外部，不影响阀 门正常运行），阀门的运动过程、开关状态直观性好，启闭后检查完成状态极为方便，具有封闭式不可替代的优势，缺点是启闭时有少量的煤气外漏。敞开式电动插 板阀门在设计上吸收了国外插板阀浮动阀板的先进技术；压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点 是；起动力矩小，螺纹副自锁性好，阀门密封可靠-板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。敞开式电动插板 阀地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。

二、特点：
      方箱结构，阀箱刚性好敞开式插板阀中的前、后阀箱的刚性决定了整个阀的密封性能；我厂采用两块钢板中通过科学地布置筋板组成一个刚性的方箱结构的方案，此 方案通过实际应用证明刚性可靠，用料省，为插板阀具有良好的密封性能打下了基础。 大齿圈式传动，保证同步夹紧，采用多点布置螺旋传动丝杠，保证夹紧力大，密封可靠；大齿圈式传动，保证多点同步夹紧；采用硅橡胶密封圈密封圈耐温高，保证 密封绝对安全可靠。

三、工作原理：
      产品是通过夹紧驱动装置动作，将扭矩直接作用在主动阀杆上，使其旋转，并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根，口径大为6根)，阀杆上的螺纹副带动浮动座向压缩波纹管方向移动，使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动，使门板的盲圈和通圈相对阀体管路位置发生更换，夹紧驱动装置再次动作，使浮动座向左阀体密封圈移动，将门板橡胶密封圈夹紧，从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后，门板旋转变换位置即可实现阀门开关。根据GB6222-2005 《工业企业煤气安全规程》标准规定，插板阀在使用时必须和金属密封蝶阀同时配套使用。

四、压力参数：

五、结构图：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
