一、简介：

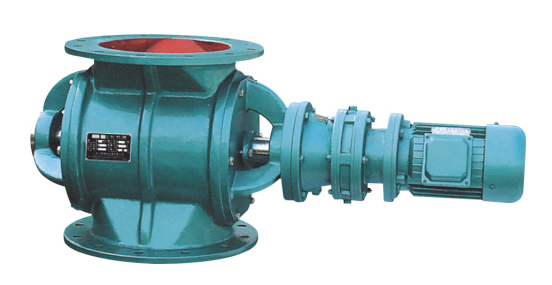

GLJW星形卸灰阀按其外形结构分为圆形星型卸灰阀和方形星型卸灰阀，其优点是：工作平稳可靠、卸料均匀准确、结构优化、体积小、密封性能好、维护方便、轻便节能、使用寿命长等等。也是干燥、粉尘、颗粒、固体输送设备不可缺少的设备之一。共有两个系列，60种规格。进出口法兰的为A型，圆形的为B型。由带有数片叶片的转子叶轮,壳体,减速机及密封件组成,主要安装于除尘器灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置 星型卸灰阀又称星型卸料器，俗称卸料器，卸灰阀，由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。本阀安装于除尘器灰斗排灰,广泛应用于化工、冶金、矿山、水泥、除尘、环保、电力、粮食等行业的给料卸灰系统。
二、特点：
1、卸灰阀过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖、体积小、重量轻.
2、卸灰阀运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等.使用性能好、耐磨性高.
3、轴承、齿箱、远离阀体、避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命.
4、卸灰阀具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转.
5、用户如需特种规格,电机、链轮传动等卸料器,均可制做.
三、技术参数：
产品名称：卸灰阀，回转卸料阀，叶轮给料机
产品编号：GLJW-4
驱动方式：电动
公称通径：DN150-500 DN150150-500500
适用介质：粉状或小颗粒状物料
适用温度：≤80℃、150℃、250℃
四、规格尺寸：
|
规格 |
每转体积 |
减速电机型号 |
转速 |
工作温度 安装联接尺寸 Installation Dimension |
||||||
|
KW |
r/min |
℃ |
C |
A |
B |
H |
E |
n-d |
||
|
φ150×250 |
2立升/转 |
XLD2-59-0.55 |
24 |
≤280 |
φ150 |
φ260 |
φ225 |
250 |
870 |
8-φ18 |
|
φ200×300 |
6立升/转 |
XLD2-59-0.55 |
24 |
≤280 |
φ200 |
φ320 |
φ280 |
300 |
930 |
8-φ18 |
|
φ250×400 |
12立升/转 |
XLD3-59-0.75 |
24 |
≤280 |
φ250 |
φ375 |
φ335 |
400 |
1060 |
12-φ18 |
|
φ300×450 |
16立升/转 |
XLD3-59-1.5 |
24 |
≤280 |
φ300 |
φ440 |
φ395 |
450 |
1090 |
12-φ22 |
|
φ350×500 |
20立升/转 |
XLD3-59-1.5 |
24 |
≤280 |
φ350 |
φ490 |
φ445 |
500 |
1170 |
12-φ22 |
|
φ400×600 |
32立升/转 |
XLD4-59-2.2 |
24 |
≤280 |
φ400 |
φ540 |
φ495 |
600 |
1260 |
16-φ22 |
|
φ450×650 |
45立升/转 |
XLD4-59-2.2 |
24 |
≤280 |
φ450 |
φ595 |
φ550 |
650 |
1350 |
16-φ22 |
|
φ500×680 |
60立升/转 |
XLD5-59-3 |
24 |
≤280 |
φ500 |
φ645 |
φ600 |
680 |
1500 |
20-φ22 |
