一、简介:

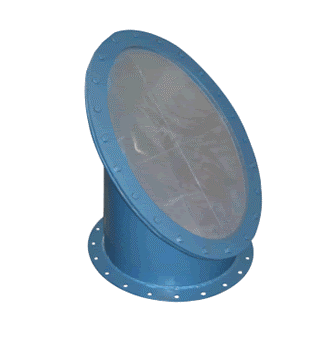

FBF防爆阀结构特点及用途该阀为钢制焊结构,结构简单,重量轻,性能可靠。主要由阀体、爆破片、压盖等组成,当系统压力大于压力时,爆破片自行破裂,防止系 统发生爆炸。本阀适用于建材、冶金、化工、电力等部门外,作为压缩易爆气体管道的卸压装置。本阀在火电厂机组运行中,当锅炉送引风机运行不正常导致炉膛处于非正常风压下,同时由于燃料输入量迅速减少或总燃料跳闸,导致炉膛烟气和压力急剧降低,这种恶劣工况的组合将导致炉膛内爆(吸瘪),在锅炉本体及除尘器前烟道上安装膜片式,可使锅炉在发生内爆时能提前向锅炉及烟道内补充空气,避免造成炉膛产生*久变形及烟道爆炸。
二、工作原理:
1、安装部位:易于出现内爆的锅炉本体及除尘器前烟道上
2、本阀安装要求:防爆门的安装可以任意角度安装,两台之间的安装位置最小间隔200mm
3、按安装形式分类本阀一般有两种形式,水平式防爆门和垂直式防爆门。这两种都是采用防爆膜加盖的结构形式,垂直式防爆门是安装在筒体上,而水平式防爆门是安装在顶部。
三、技术参数:
型 号:FBF-II
规 格:DN200-900
适用温度: ≤300℃
使用压力:≤0.1MPa
安装形式:正装、斜装
适用介质:压缩易爆气体
四、结构图:
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
