电动盲板阀

型号：F943X

产品时间：2019/6/17 11:52:18

简要描述：

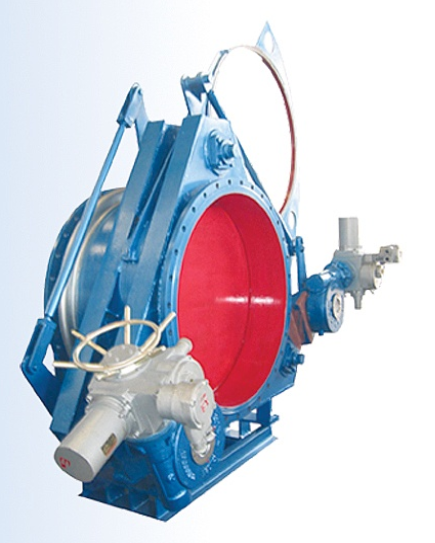

电动盲板阀又名电动扇形眼镜阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。

一、简介：

电动盲板阀又名电动扇形眼镜阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧，自锁性好。电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。

二、工作原理：

1、由阀开启到阀关闭：

夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。

2、阀门由关闭到开启：

夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭到开启的全过程。

三、结构特点：

1.阀体采用三点式锁紧扇形闸板结构，结构紧凑，整体刚性好，重量轻

2.密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。

3.电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧，自锁性好。

4.电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。

5.本电动盲板阀可现场手动操作，也可以远距离控制

四、性能参数：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.375	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
-20-100		-20-250	-20-300
适用介质	煤气、其他可燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶

五、外形尺寸：

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	580
350	490	445	24	12-φ22	580
400	540	495	24	16-φ22	680
450	595	550	24	16-φ22	680
500	645	600	24	16-φ22	680
600	755	705	26	20-φ26	680
700	860	810	26	24-φ26	680
800	975	920	26	24-φ30	680
900	1075	1020	26	24-φ30	710
1000	1175	1120	26	28-φ30	710
1100	1275	1220	26	28-φ30	710
1200	1375	1320	26	32-φ30	730
1300	1475	1420	26	32-φ30	830
1400	1575	1520	26	36-φ30	830
1500	1675	1620	26	36-φ30	830
1600	1790	1730	26	40-φ30	830
