一、简介:

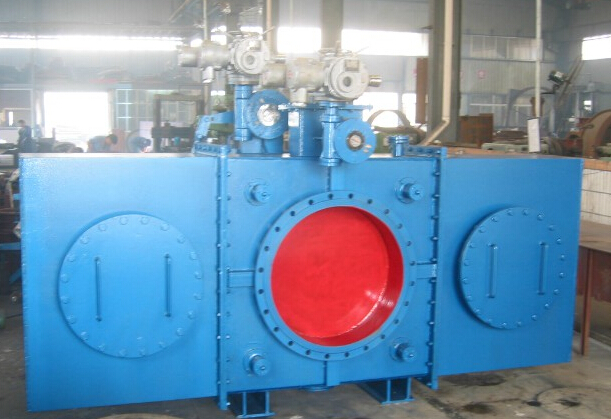

FF943X电动封闭式插板阀为钢制焊接结构,结构简单,重量轻,性封闭式插板阀采用全封闭式外壳,操作过程管路的气体不外泄漏,避免了环境的污染,具有较好的抗管道外力强度,电动装置的设置在外部,以维护检查,人员近距离操作的安全性能较高,缺点是更换胶圈较麻烦。在设计上吸收了国外眼睛阀浮动阀板优点;压紧传动机构采用,齿圈、齿轮、梯形螺纹丝杆副同步双向压紧。本阀地面可配置防爆型控制柜,实行现场控制和远距离与PLC系统连接控制,设置距离10米以上。广泛适用于建材、冶金、化工、电工等行业部门,作为压缩易爆管道的卸压装置。
二、特点:
1、阀门采用全封闭外壳,操作时介质不会向外泄漏,避免了环境污染;
2、阀门采用框架式结构,刚性好,结构紧凑;
3、密封副部位采用不锈钢与橡胶密封,密封可靠;
4、液动插板阀的夹紧机构采用弹簧夹紧,电动插板阀的夹紧机构采用丝杆螺母副夹紧,同步性好。
5、密封圈装在阀板上,便于更换。
三、技术参数:
公称压力:0.05MPa、0.10MPa、0.25MPa;
口径DN600~DN2600;
适用温度:≤200℃;
适用介质:煤气等有毒、等。
四、性能参数:
公称压力Mpa | 0.05 | 0.1 | 0.15 | 0.25 |
密封试验压力Mpa | 0.55 | 0.11 | 0.165 | 0.275 |
强度试验压力Mpa | 0.075 | 0.15 | 0.22 | 0.375 |
密封材料 | 丁橡胶 | 硅橡胶 | 氟橡胶 | 硬密封 |
适用温度 | -20~100℃ | 20~200℃ | 20~300℃ | 20~400℃ |
适用介质 | 空气,煤气含尘煤气 | |||
电源电压 | 380V·AC |
五、外形尺寸:
DN |
D |
D1 |
B |
b |
n-Φd |
H |
H1 |
L |
F |
M-ΦK |
电动功率 |
质量(Kg) |
||
走板 |
夹板 |
PN0.05/0.10 |
PN0.15/0.25 |
|||||||||||
400 |
540 |
495 |
600 |
18 |
16-22 |
1250 |
510 |
2420 |
500 |
4-23 |
1.1 |
1.5 |
1080 |
1210 |
450 |
595 |
550 |
600 |
18 |
16-22 |
1380 |
560 |
2480 |
500 |
4-23 |
1.1 |
1.5 |
1160 |
1250 |
500 |
645 |
600 |
600 |
18 |
20-26 |
1600 |
600 |
2610 |
500 |
4-23 |
1.1 |
1.5 |
1250 |
1300 |
600 |
755 |
705 |
800 |
24 |
24-26 |
1750 |
680 |
2720 |
900 |
8-23 |
1.1 |
1.5 |
1315 |
1450 |
700 |
860 |
810 |
800 |
24 |
24-30 |
1884 |
720 |
2815 |
950 |
8-23 |
1.1 |
1.5 |
1585 |
1700 |
800 |
975 |
920 |
800 |
24 |
24-30 |
1970 |
800 |
3225 |
1045 |
8-23 |
1.5 |
2.2 |
1870 |
2050 |
900 |
1075 |
1020 |
800 |
24 |
24-30 |
2086 |
880 |
3640 |
1250 |
8-23 |
2.2 |
2.2 |
2350 |
2550 |
