一、产品概述：

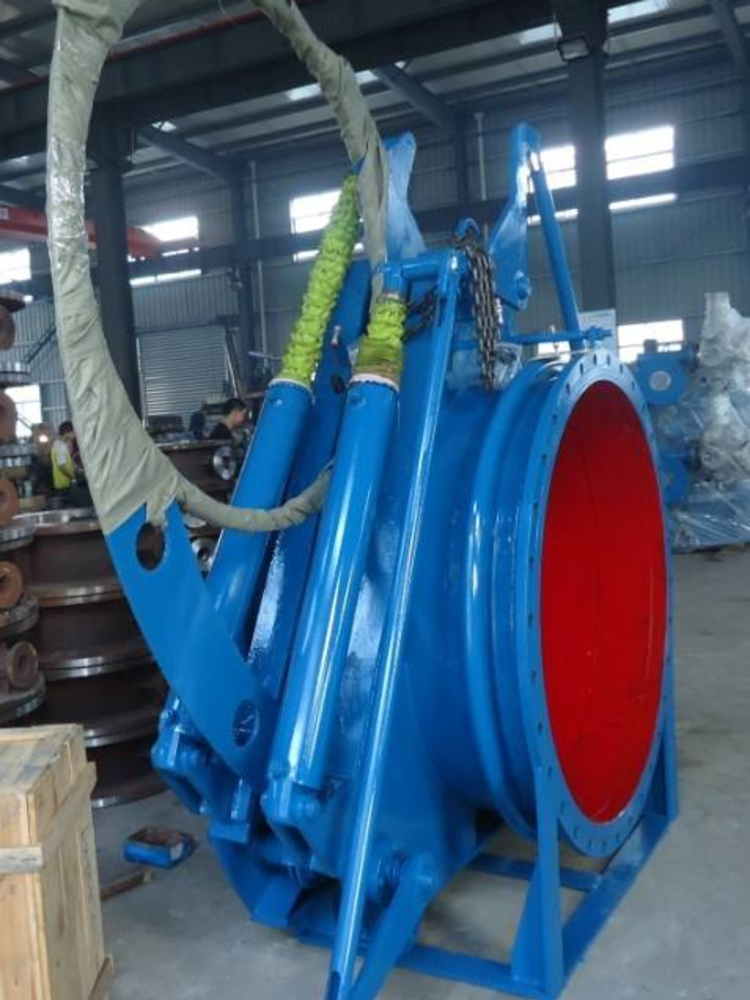

       F743X液动盲板阀主要由左阀体、右阀体、丝杆、闸板、密封圈、组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。安装时用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡，适量的间隙（16mm左右），确认后转动阀板到工作位置。反向旋动连接螺杆，使阀板与阀体紧密接触，达到绝对密封的目的。

二、结构特点
1、采用扇形结构，阀门启闭作<90°的回转，启闭迅速自操作灵活方便。
2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏。
3、增加了水冷机构的阀门，最高耐温≤450℃，尤其适用干法除尘及冷却系统。
4、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。
5、泄漏率：符合GB/T13927。

三、工作原理
1、由阀开启到阀关闭：
夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。
2、阀门由关闭到开启：
夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭到开启的全过程。

四、产品检测项目:

1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙（16mm左右）。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到绝对密封的目的。
2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
3、扇形盲板阀为敞开式阀门，左右阀体松开时，介质要外溢，为确保安全，在关闭时，请先关闭眼镜阀前的煤气蝶阀，请采用通风和其它能保证安全的措施，同时建议阀板下不能站人，以防万一造成人员伤害。

五、性能参数：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
