一、简介：

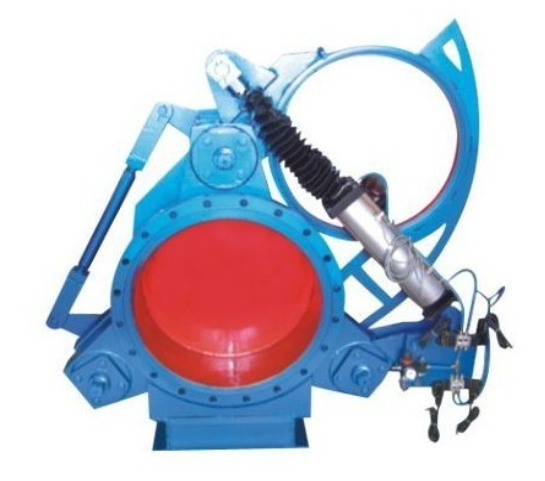

F643X气动扇形盲板阀，又称气动扇形眼镜阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。 本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、性能参数：
|
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
强度试验压力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
驱动源 |
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ |
|||
|
适用温度℃ |
丁腈橡胶 |
硅橡胶 |
氟橡胶 |
|
|
-20-100 |
-20-200 |
-20-300 |
||
|
适用介质 |
煤气等有毒、有害、易燃气体 |
|||
|
启闭时间S |
≤60 |
|||
|
主要零部件材料 |
阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢 |
|||
三、结构图：
四、外形尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22 |
12-φ22 |
450 |
|
350 |
490 |
445 |
22 |
12-φ22 |
450 |
|
400 |
540 |
495 |
22 |
16-φ22 |
450 |
|
450 |
595 |
550 |
24 |
16-φ22 |
500 |
|
500 |
645 |
600 |
24 |
16-φ22 |
500 |
|
600 |
755 |
705 |
24 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
600 |
|
800 |
975 |
920 |
26 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
28 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
30 |
28-φ30 |
800 |
