一、简介:

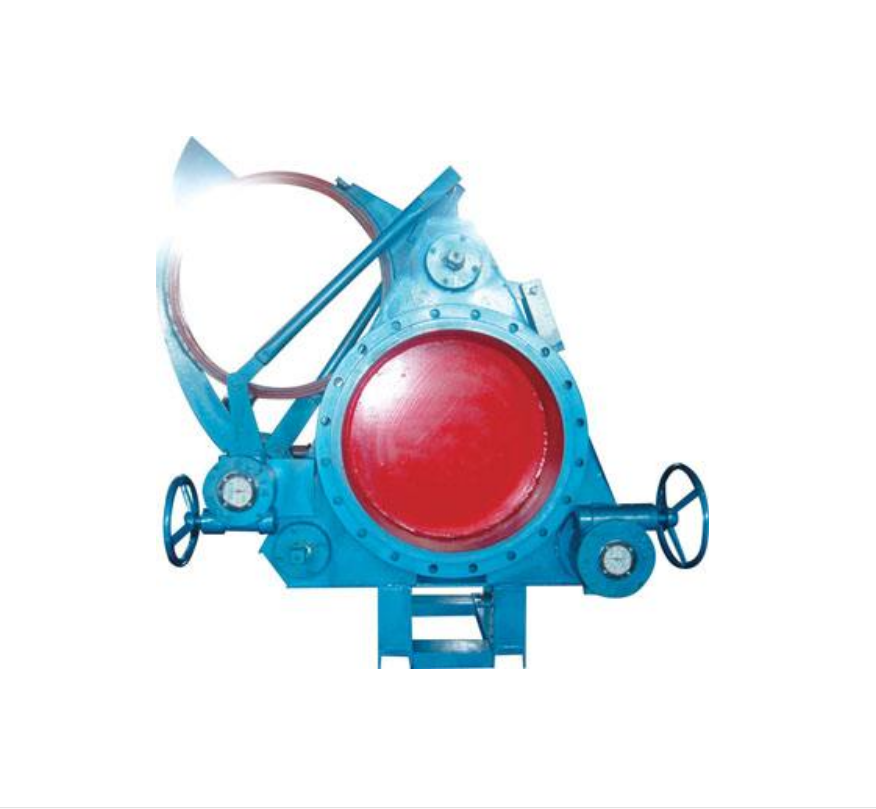

F343CX涡轮扇形盲板阀由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。扇形盲板阀阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。F343CX涡轮扇形盲板阀三根丝杠中上面一根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杠在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。F343CX涡轮扇形盲板阀其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的。
二、性能参数:
公称压力MPa |
0.25 |
0.14 |
0.10 |
0.05 |
密封试验压力MPa |
0.275 |
0.164 |
0.11 |
0.054 |
强度试验压力MPa |
0.40 |
0.225 |
0.15 |
0.074 |
适用温度℃ |
橡胶 |
硅橡胶 |
氟橡胶 |
|
<120 |
<200 |
<300 |
||
适用介质 |
煤气等有毒、有害、 |
|||
采用标准 |
连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准 |
|||
主要零部件材料 |
阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶 |
三、外形尺寸:
DN |
D |
D1 |
b |
n-φd |
L |
300 |
440 |
395 |
22 |
12-φ22 |
400 |
350 |
490 |
445 |
22 |
12-φ22 |
400 |
400 |
540 |
495 |
22 |
16-φ22 |
600 |
450 |
595 |
550 |
24 |
16-φ22 |
600 |
500 |
645 |
600 |
24 |
16-φ22 |
600 |
600 |
755 |
705 |
24 |
20-φ26 |
600 |
700 |
860 |
810 |
26 |
24-φ26 |
800 |
800 |
975 |
920 |
26 |
24-φ30 |
800 |
900 |
1075 |
1020 |
28 |
24-φ30 |
800 |
1000 |
1175 |
1120 |
30 |
28-φ30 |
800 |
1100 |
1275 |
1220 |
30 |
28-φ30 |
800 |
1200 |
1375 |
1320 |
30 |
32-φ30 |
800 |
1300 |
1475 |
1420 |
32 |
32-φ30 |
800 |
1400 |
1575 |
1520 |
32 |
36-φ30 |
850 |
1500 |
1675 |
1620 |
32 |
36-φ30 |
850 |
1600 |
1790 |
1730 |
32 |
40-φ30 |
850 |
1800 |
1990 |
1930 |
32 |
44-φ30 |
1100 |
2000 |
2000 |
2130 |
32 |
46-φ30 |
1200 |
四、工作原理:
F343CX扇形盲板阀由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中F343CX扇形盲板阀阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。F343CX扇形盲板阀三根丝杠中上面一根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杠在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。F343CX扇形盲板阀其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
