一、简介：

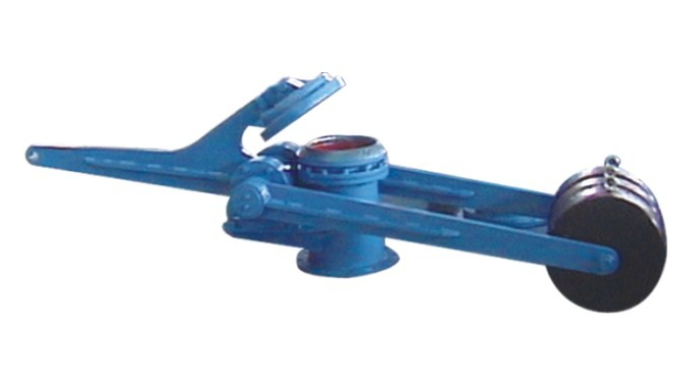

F46HL炉鼎放散阀由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭，本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作安全可靠等特点，主要用于在高炉休风时将炉中的煤气排放到大气中，以保证高炉系统的安全。均压阀，放散阀采用液压传动方式，适用于高炉的放散系统管路，作放散密闭之用，其启闭位置由电信号控制反馈。盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
二、特点：
1、炉鼎放散阀密封可靠，由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。
2、操作轻便启闭力矩仅为常用球阀的50%以下。
3、使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。采用防火设计，一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。
4、维护方便本产品需要维护时，只要将阀盖拆开，即可进行维护，不必将阀门从管道上拆下。
三、性能规范：
公称通径:DN15-200mm、1/2~2in
公称压力:PN1.6~10.0Mpa、Class 150~600Lb
适用温度:-28~300℃、-28~180℃、-28~425℃
四、零部件材料：
|
FS45X-2.5 |
|
FS65W-0. 2 |
|
DFS43W-2.5 |
|
|
零件名称 |
材料 |
零件名称 |
材料 |
零件名称 |
材料 |
|
阀座 |
HT-200 或 A3 |
阀体 |
A3 组焊 |
阀体 |
A3 组焊或 HT-200 |
|
阀盖 |
HT-200 或 A3 |
阀座 |
HT-200 或 A3 |
阀板 |
A3 |
|
杠杆 |
A3 |
阀盖 |
HT-200 或 A3 |
阀杆 |
45 |
|
限制器 |
A3 |
杠杆 |
A3 |
连杆 |
45 |
|
重捶 |
HT-150 |
重捶 |
HT150 |
活塞 |
HT-200 |
|
|
|
轴 |
45 |
排风筒 |
A3 |
|
|
|
轴承座 |
HT150 |
涨圈 |
HT-200 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
