一、简介：

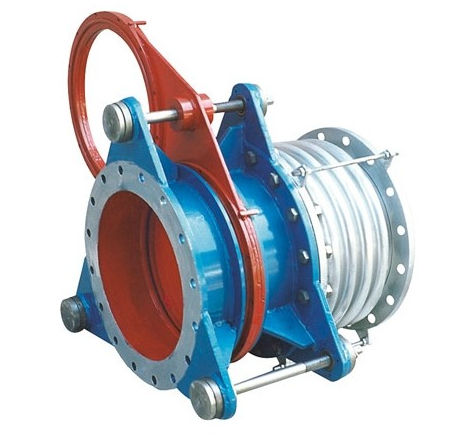

手动扇形盲板阀又名手动眼镜阀、翻板阀、扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。板阀应用于工矿企业，市政、环保、钢铁等行业的气体介质管路系统中，尤其适用于有害、有毒、易燃气体的绝对切断。也适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备比较，具有结构新颖、重量轻、体积小。
二、主要参数：
公称压力： MPa 0.25 0.15 0.10 0.05
密封试验压力： MPa 0.275 0.165 0.11 0.055
强度试验压力： MPa 0.40 0.225 0.15 0.075
适用温度℃： 橡胶 硅橡胶 氟橡胶
＜120 ＜250 ＜30
适用介质： 煤气等有毒、有害、易燃气体
三、性能指标：
|
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
强度试验压力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
适用温度℃ |
橡胶 |
硅橡胶 |
氟橡胶 |
|
|
＜120 |
＜250 |
＜300 |
||
|
适用介质 |
煤气等有毒、有害、易燃气体 |
|||
|
采用标准 |
连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 |
|||
|
主要零部件材料 |
阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 |
|||
四、外形尺寸：
|
DN |
D |
D1 |
b |
n-φd |
长系列 L |
|
200 |
320 |
280 |
14 |
8-φ18 |
500 |
|
250 |
375 |
335 |
14 |
12-φ18 |
500 |
|
300 |
440 |
395 |
16 |
12-φ22 |
500 |
|
350 |
490 |
445 |
16 |
12-φ22 |
500 |
|
400 |
540 |
495 |
16 |
16-φ22 |
600 |
|
450 |
595 |
550 |
20 |
16-φ22 |
600 |
|
500 |
645 |
600 |
20 |
20-φ22 |
600 |
|
600 |
755 |
705 |
20 |
20-φ26 |
600 |
|
700 |
860 |
810 |
20 |
24-φ26 |
600 |
|
800 |
975 |
920 |
22 |
24-φ30 |
600 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
630 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
630 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
750 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
750 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
750 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
750 |
