一、简介:

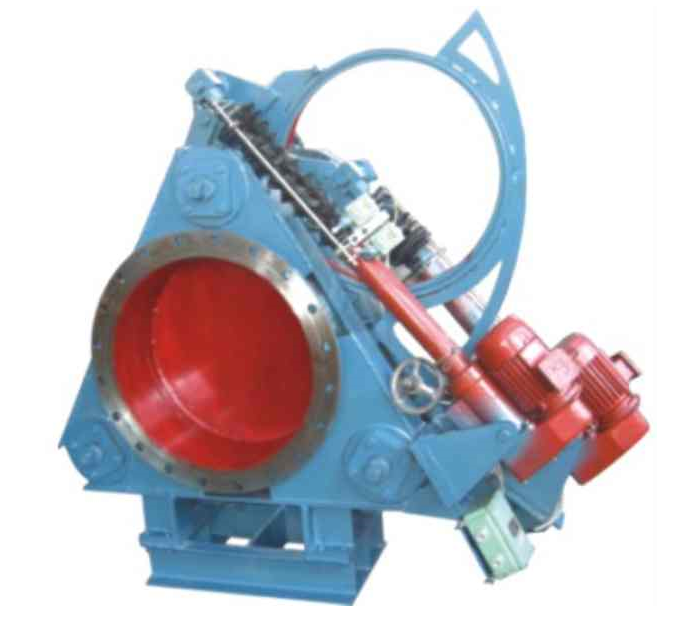

电动推杆扇形盲板阀密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。电动推杆扇形翻板,主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。
二、产品特点:
1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成;
2、阀体采用三点式锁紧扇形阀板结构;
3、密封部位采用不锈钢与橡胶密封圈,密封性能可靠,从而增加密封圈的使用寿命,密封圈设在阀板上,便于维护时更换密封圈。
4、电动操作、工作平稳、启闭灵活、动作可靠;
5、夹紧动作采用丝杆螺母副进行夹紧,自锁性好;
6、电动眼镜阀设有不锈刚波纹管,具有伸缩性强、使用寿命长等到优点。
三、性能参数:
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
强度试验压力MPa |
0.375 |
0.225 |
0.15 |
0.075 |
驱动源 |
电动装置 |
|||
适用温度℃ |
橡胶 |
硅橡胶 |
氟橡胶 |
|
-20-100 |
-20-200 |
-20-300 |
||
适用介质 |
煤气等有毒、有害、 |
|||
启闭时间S |
≤60 |
四、外形尺寸:
DN |
D |
D1 |
b |
n-φd |
L |
300 |
440 |
395 |
18 |
12-φ22 |
500 |
350 |
490 |
445 |
18 |
12-φ22 |
600 |
400 |
540 |
495 |
24 |
16-φ22 |
600 |
450 |
595 |
550 |
24 |
16-φ22 |
600 |
500 |
645 |
600 |
26 |
20-φ22 |
600 |
600 |
755 |
705 |
26 |
20-φ26 |
600 |
700 |
860 |
810 |
26 |
24-φ26 |
600 |
800 |
975 |
920 |
35 |
24-φ30 |
800 |
五、结构图:
