一、简介：

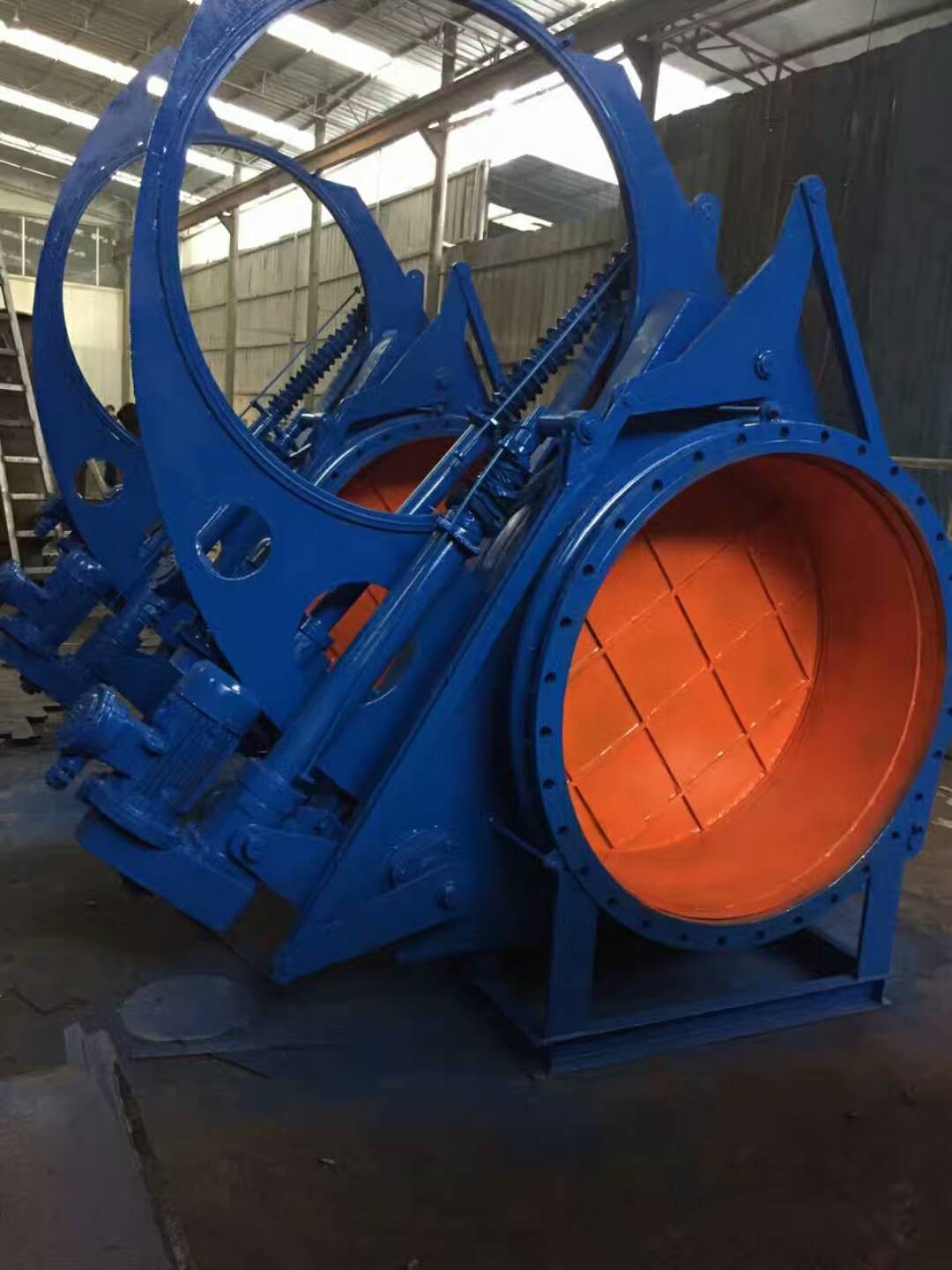

电动推杆扇形盲板阀密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、产品特点：
1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成；
2、阀体采用三点式锁紧扇形阀板结构；
3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠，从而增加密封圈的使用寿命，密封圈设在阀板上，便于维护时更换密封圈。
4、电动操作、工作平稳、启闭灵活、动作可靠；
5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好；
6、电动眼镜阀设有不锈刚波纹管，具有伸缩性强、使用寿命长等到优点。
三、产品安装注意事项:
盲板阀在开启时左、右阀体应有16-20mm的轴向位移。因此,管路在阀门开启闭的过程也应具有满足上述位移的弹性变形或位移空间,建议按下述形式安装。盲阀在能够保证管道外力不作用于阀门上的情况下对安装位置不做规定。本阀不得承受由于管道热胀冷缩或其它原因发生的外力对其产生推拉扭曲作用，长结构型的伸缩器只用于阀门本身的启闭,不能代替管路中应设有的彭胀器。管道中各种因素产生的外力也不应作用于该伸缩器。
四、性能参数：
|
公称压力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封试验压力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
强度试验压力MPa |
0.375 |
0.225 |
0.15 |
0.075 |
|
驱动源 |
电动装置 |
|||
|
适用温度℃ |
橡胶 |
硅橡胶 |
氟橡胶 |
|
|
-20-100 |
-20-200 |
-20-300 |
||
|
适用介质 |
煤气等有毒、有害、 |
|||
|
启闭时间S |
≤60 |
|||
五、外形尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
18 |
12-φ22 |
500 |
|
350 |
490 |
445 |
18 |
12-φ22 |
600 |
|
400 |
540 |
495 |
24 |
16-φ22 |
600 |
|
450 |
595 |
550 |
24 |
16-φ22 |
600 |
|
500 |
645 |
600 |
26 |
20-φ22 |
600 |
|
600 |
755 |
705 |
26 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
600 |
|
800 |
975 |
920 |
35 |
24-φ30 |
800 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
