一、简介:

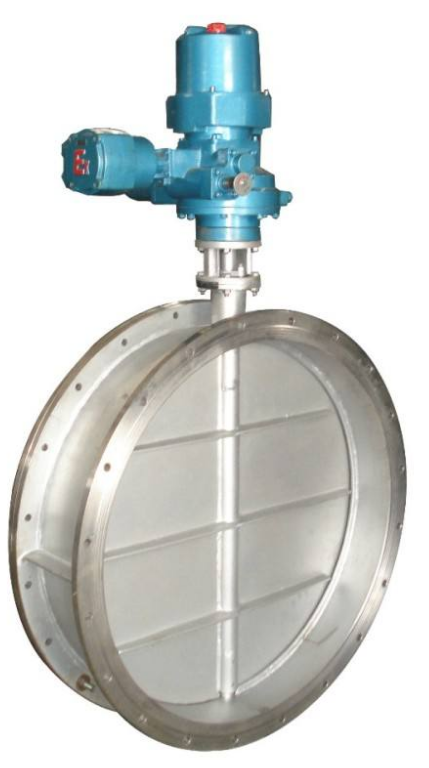

电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。 本蝶阀是一种非密闭型手动蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。 电动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
二、产品特点:
1、蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,避免高温膨胀的影响,操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
3、设计新颖、合理、结构独特,重量轻,启闭迅速。
4、蝶阀操力矩小,操作方便,省力灵巧。
5、电动通风蝶阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
三、性能参数:
公称压力(MPa) |
0.05 |
壳体试验压力 |
0.1 |
适用温度 |
450℃;600℃;900℃ |
适用介质 |
热风、烟气、燃气 |
介质流速 |
≤50m/s |
泄漏 |
1% |
四、根据介质选用材质表:
介质温度 |
≤450℃ |
≤600℃ |
阀体材料 |
锰钢或铬铬钼 |
铬钼钢、铬镍钛钢 |
蝶板材料 |
锰钢或铬铬钼 |
铬镍钛不锈钢 |
阀轴材料 |
铬不锈钢 |
铬镍钛不锈钢 |
五、外形尺寸:
DN |
D |
D1 |
n-do |
b |
L |
重量 |
||
D41 |
D341 |
D941 |
||||||
200 |
320 |
280 |
8-18 |
16 |
140 |
34 |
42 |
78 |
250 |
375 |
335 |
12-18 |
16 |
140 |
38 |
46 |
83 |
300 |
440 |
395 |
12-22 |
16 |
170 |
48 |
54 |
93 |
350 |
490 |
445 |
12-22 |
16 |
170 |
56 |
64 |
95 |
400 |
540 |
495 |
16-22 |
16 |
190 |
73 |
81 |
98 |
450 |
595 |
550 |
16-22 |
16 |
190 |
81 |
110 |
140 |
500 |
645 |
600 |
20-22 |
16 |
190 |
99 |
128 |
179 |
600 |
755 |
705 |
20-26 |
18 |
210 |
127 |
157 |
213 |
700 |
860 |
810 |
24-26 |
18 |
210 |
152 |
199 |
267 |
800 |
975 |
920 |
24-30 |
18 |
210 |
182 |
229 |
326 |
900 |
1075 |
1020 |
24-30 |
18 |
250 |
240 |
287 |
385 |
1000 |
1175 |
1120 |
28-30 |
18 |
250 |
383 |
430 |
528 |
1100 |
1275 |
1220 |
28-30 |
18 |
250 |
|
620 |
682 |
1200 |
1375 |
1320 |
32-30 |
18 |
250 |
|
765 |
827 |
1400 |
1575 |
1520 |
36-30 |
18 |
300 |
|
1188 |
1250 |
1600 |
1790 |
1730 |
40-30 |
22 |
300 |
|
1393 |
155 |
1800 |
1990 |
1930 |
44-30 |
22 |
300 |
|
1800 |
1865 |
2000 |
2190 |
2130 |
48-30 |
22 |
300 |
|
2130 |
2190 |
2100 |
2300 |
2240 |
52-33 |
22 |
300 |
|
|
2785 |
2200 |
2405 |
2340 |
52-33 |
26 |
350 |
|
|
3690 |
2400 |
2605 |
2540 |
56-33 |
26 |
350 |
|
|
4720 |
2600 |
2805 |
2740 |
60-33 |
26 |
350 |
|
|
5530 |
2800 |
3030 |
2960 |
64-36 |
26 |
400 |
|
|
6035 |
3000 |
3230 |
3160 |
68-36 |
26 |
400 |
|
|
6280 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
