一、简介:

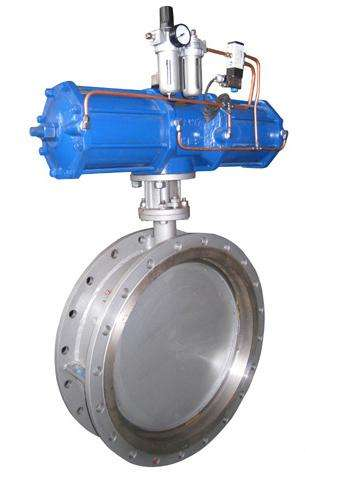

D641W气动通风蝶阀广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,641W气动通风蝶阀特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。
二、产品特点:
1、D641W 气动通风蝶阀采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便;
2、本阀驱动力矩小,启闭灵活,操作方便可靠;
3、本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小;
4、蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象;
5、本阀可配备各种驱动装置,如手动装置、电动装置、气动装置、推杆装置等。
6、本阀阀芯可做成双门或百叶式,以满足不同用户的要求。
三、性能参数:
公称压力(MPa) |
0.05 |
壳体试验压力 |
0.1 |
适用温度 |
450℃;600℃;900℃ |
适用介质 |
热风、烟气、燃气 |
介质流速 |
≤50m/s |
泄漏 |
1% |
四、零部件材料:
零件名称 |
材料 |
阀体 |
Q235A,16猛钢、不锈钢 |
蝶板 |
Q235A、16猛钢、不锈钢 |
密封圈 |
Q235A、16猛钢、不锈钢 |
阀杆 |
2Cr13、不锈钢 |
填料 |
柔性石墨 |
五、外形尺寸:
DN |
D |
D1 |
n-do |
b |
L |
重量 |
||
D41 |
D341 |
D941 |
||||||
200 |
320 |
280 |
8-18 |
16 |
140 |
34 |
42 |
78 |
250 |
375 |
335 |
12-18 |
16 |
140 |
38 |
46 |
83 |
300 |
440 |
395 |
12-22 |
16 |
170 |
48 |
54 |
93 |
350 |
490 |
445 |
12-22 |
16 |
170 |
56 |
64 |
95 |
400 |
540 |
495 |
16-22 |
16 |
190 |
73 |
81 |
98 |
450 |
595 |
550 |
16-22 |
16 |
190 |
81 |
110 |
140 |
500 |
645 |
600 |
20-22 |
16 |
190 |
99 |
128 |
179 |
600 |
755 |
705 |
20-26 |
18 |
210 |
127 |
157 |
213 |
700 |
860 |
810 |
24-26 |
18 |
210 |
152 |
199 |
267 |
800 |
975 |
920 |
24-30 |
18 |
210 |
182 |
229 |
326 |
900 |
1075 |
1020 |
24-30 |
18 |
250 |
240 |
287 |
385 |
1000 |
1175 |
1120 |
28-30 |
18 |
250 |
383 |
430 |
528 |
1100 |
1275 |
1220 |
28-30 |
18 |
250 |
|
620 |
682 |
1200 |
1375 |
1320 |
32-30 |
18 |
250 |
|
765 |
827 |
1400 |
1575 |
1520 |
36-30 |
18 |
300 |
|
1188 |
1250 |
1600 |
1790 |
1730 |
40-30 |
22 |
300 |
|
1393 |
155 |
1800 |
1990 |
1930 |
44-30 |
22 |
300 |
|
1800 |
1865 |
2000 |
2190 |
2130 |
48-30 |
22 |
300 |
|
2130 |
2190 |
2100 |
2300 |
2240 |
52-33 |
22 |
300 |
|
|
2785 |
2200 |
2405 |
2340 |
52-33 |
26 |
350 |
|
|
3690 |
2400 |
2605 |
2540 |
56-33 |
26 |
350 |
|
|
4720 |
2600 |
2805 |
2740 |
60-33 |
26 |
350 |
|
|
5530 |
2800 |
3030 |
2960 |
64-36 |
26 |
400 |
|
|
6035 |
3000 |
3230 |
3160 |
68-36 |
26 |
400 |
|
|
6280 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
