一、简介:

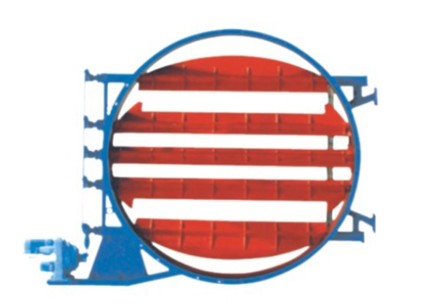

电动圆形百叶阀当挡板在90℃行程内开度变化时,通过管路中的工质流量和压头也相应呈线性改变风门的线性调节特性优良,运行稳定可靠。 百叶阀与是动执行器配套使用。接受调节或变送的单元信号,自动地控制阀门开度而完成调节任务。电动百叶阀 广泛应用于建材、冶金、矿山、电力等工业部门自动调节或控制管路中的介质流量。百叶、多轴式的结构、轴座采用组装式结构、便于维修。密封填料采用柔性石黑,密封比压可调,阀板流线结构,流阻小,流动均匀,启闭力矩小,动作灵敏,性能可靠。
二、产品特点:
1、DBD圆形百叶阀采用新型结构密封技术,结构可靠,泄漏率;0.5%
2、执行器操作控制方便,自动化程度高;
3、口径大,从100mm到6000mm都可以做;
4、阀体材料经过热处理,适用温度范围广;
5、开度限位机构方便、灵活、精确;
6、截流速度快,运行可靠,操作简单,维护简便;
7、公称压力;0.5MPa,介质流速;25/s;
8、可现场或远程开关操作控制、开度显示。
三、技术参数:
工作温度 -30~250℃ 使用环境温度
电动执行机构:10~5℃
公称压力 0.05MPa
何服放大器:0~45℃
输入信号 0~10mA或4~20mA 环境相对湿度
电动执行机构:≤95%
电源电压 220V 50HZ
何服放大器:≤85%
死区 ≤0.8% 材料 阀体阀板 Q235-A
回差 ≤2.5% 轴 20r13
基本误差 ±2.5% 填料 聚四氟乙烯
四、使用要求:
1:电动百叶阀在使用,可以安装在水平或垂直管道上,但阀轴必须要在水平位置。
2:电动百叶阀安装在露天时,需做防雨罩确保电动执行器不受外界天气的影响。
3;电动百叶阀当手动操作时,不得在手轮上再增加辅助杠杆。手轮顺时针旋转为阀开,反之为阀关。
4:电动传动机构不允许做起吊用,并严禁碰撞。
5:有关电动执行机构使用说明、技术参数及原理接线图请参阅电动执行器使用说明书。
五、外形尺寸:
DN |
D |
D1 |
b |
n-φd |
L |
300 |
440 |
395 |
18 |
12-φ22 |
450 |
350 |
490 |
445 |
18 |
12-φ22 |
450 |
400 |
540 |
495 |
24 |
16-φ22 |
450 |
450 |
595 |
550 |
24 |
16-φ22 |
500 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
