一、简介:

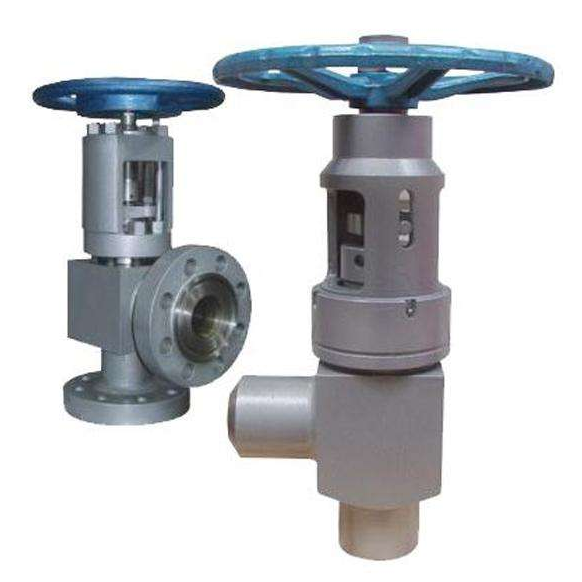

J44Y高压角式截止阀是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。角式截止阀(承德型)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀,阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关“角式截止阀” 的力比开“角式截止阀”的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
二、制造标准:
●法兰尺寸:ANSI/ASME B16.5、JB/T79、GB9113
●压力温度:ANSI/ASME 16.34、GB/T9131
●结构长度:ANSI/ASME 16.10、BS1873、GB/T12221
●对焊连接尺寸:ANSIB16.25、GB/T12224
●检验与实验:BS6755、GB/T13927
三、产品参数:
公称压力 |
16 |
32 |
Mpa |
壳体试验 |
24 |
48 |
|
密封试验 |
17.6 |
35.2 |
|
气密封试验 |
0.5-0.7 |
||
适用介质 |
C |
P |
R |
水、油品、蒸汽 |
氮氢混合气 |
碱液、液氨 |
|
适用温度(℃) |
≤200 |
四、外形尺寸:
型 号 |
通径 |
主要连接尺寸 |
外形尺寸 |
||||||||
L |
D |
D1 |
M |
D2 |
b |
Z-фd |
LO |
H |
H1 |
||
AJ44H-320 |
3 |
60 |
70 |
42 |
M14×1.5 |
10 |
15 |
3-16 |
100 |
71 |
77 |
6 |
60 |
70 |
42 |
M14×1.5 |
10 |
15 |
3-16 |
150 |
80 |
94 |
|
J44Y-160 |
10 |
90 |
95 |
60 |
M24×2 |
10 |
20 |
3-18 |
200 |
260 |
275 |
15 |
105 |
95 |
60 |
M24×2 |
16 |
20 |
3-18 |
200 |
268 |
288 |
|
J44Y-320 |
10 |
90 |
95 |
60 |
M24×2 |
10 |
20 |
3-18 |
200 |
268 |
275 |
15 |
105 |
105 |
68 |
M33×2 |
17 |
20 |
3-18 |
200 |
268 |
288 |
|
J44Y-160 |
25 |
120 |
102 |
68 |
M33×2 |
28 |
20 |
3-18 |
300 |
225 |
245 |
32 |
135 |
115 |
80 |
M42×2 |
37 |
22 |
4-18 |
300 |
222 |
248 |
|
40 |
165 |
165 |
115 |
M52×2 |
47 |
28 |
6-26 |
350 |
265 |
300 |
|
50 |
190 |
165 |
115 |
M64×3 |
59 |
32 |
6-26 |
400 |
303 |
345 |
