一、产品简介:

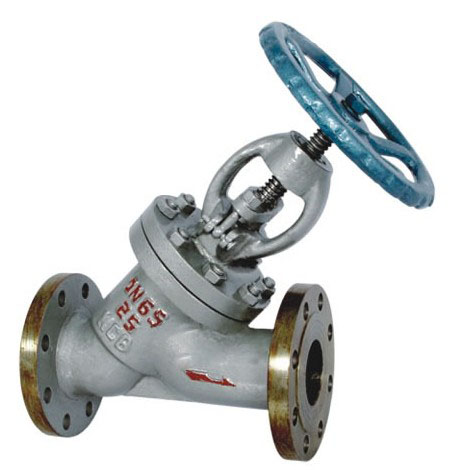

J45H直流式截止阀在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。直流式截止阀特别适用于化工、化肥行业的管路上,涵入蒸汽能防止介质结晶。被广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30~180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石棉盘根主要外形尺寸(法兰尺寸按JB78PN1.6MPa规定。
二、产品原理:
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
三、产品特点:
1. 在开闭过程中密封面的摩擦力比闸阀小,耐磨。
2. 开启高度小。
3. 通常只有一个密封面,制造工艺好,便于维修。
四、主要技术参数:
型号 |
公称压力MPa |
1.6 |
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
密封 |
1.6 |
||
工作温度 |
-30~180℃ |
||
使用介质 |
水 |
五、主要零件材料:
型号 |
阀杆、阀盖 |
灰铸铁 |
灰铸铜 |
J45H-16 |
阀杆、阀瓣 |
碳钢 |
|
阀杆螺母 |
铜 |
||
填料 |
石墨石棉盘根 |
六、使用与维护:
使用维护的目的,在于延长阀门寿命和保证启闭可靠。阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。不经常启闭的阀门,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。 室外阀门,要对阀杆加保护套,以防雨、雪、尘土锈污。如阀门系机械待动,要按时对变速箱添加润滑油。要经常保持阀门的清洁。要经常检查并保持阀门另部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨园阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。不要依靠阀门支持其它重物,不要在阀门上站立。阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
