一、简介:

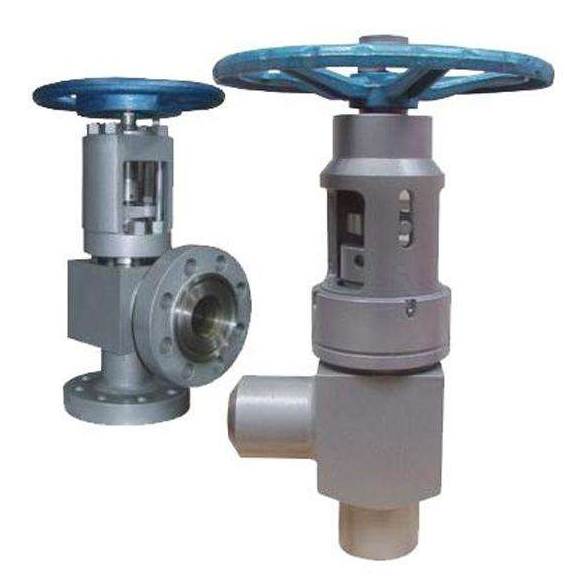

J44Y高压锻钢角式截止阀属于强制密封式阀门,截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。适用介质为水、油品、蒸汽、酸性介质等。所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
二、安装:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
三、技术参数:
型号:J44Y
公称通径:3MM-400MM
使用压力:16MPA -40MPA
连接方式:法兰连接
形式:手动
主要功能:起开关作用
四、性能规范:
公称压力 |
16 |
32 |
Mpa |
壳体试验 |
24 |
48 |
|
密封试验 |
17.6 |
35.2 |
|
气密封试验 |
0.5-0.7 |
||
适用介质 |
C |
P |
R |
水、油品、蒸汽 |
氮氢混合气 |
碱液、液氨 |
|
适用温度(℃) |
≤200 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
