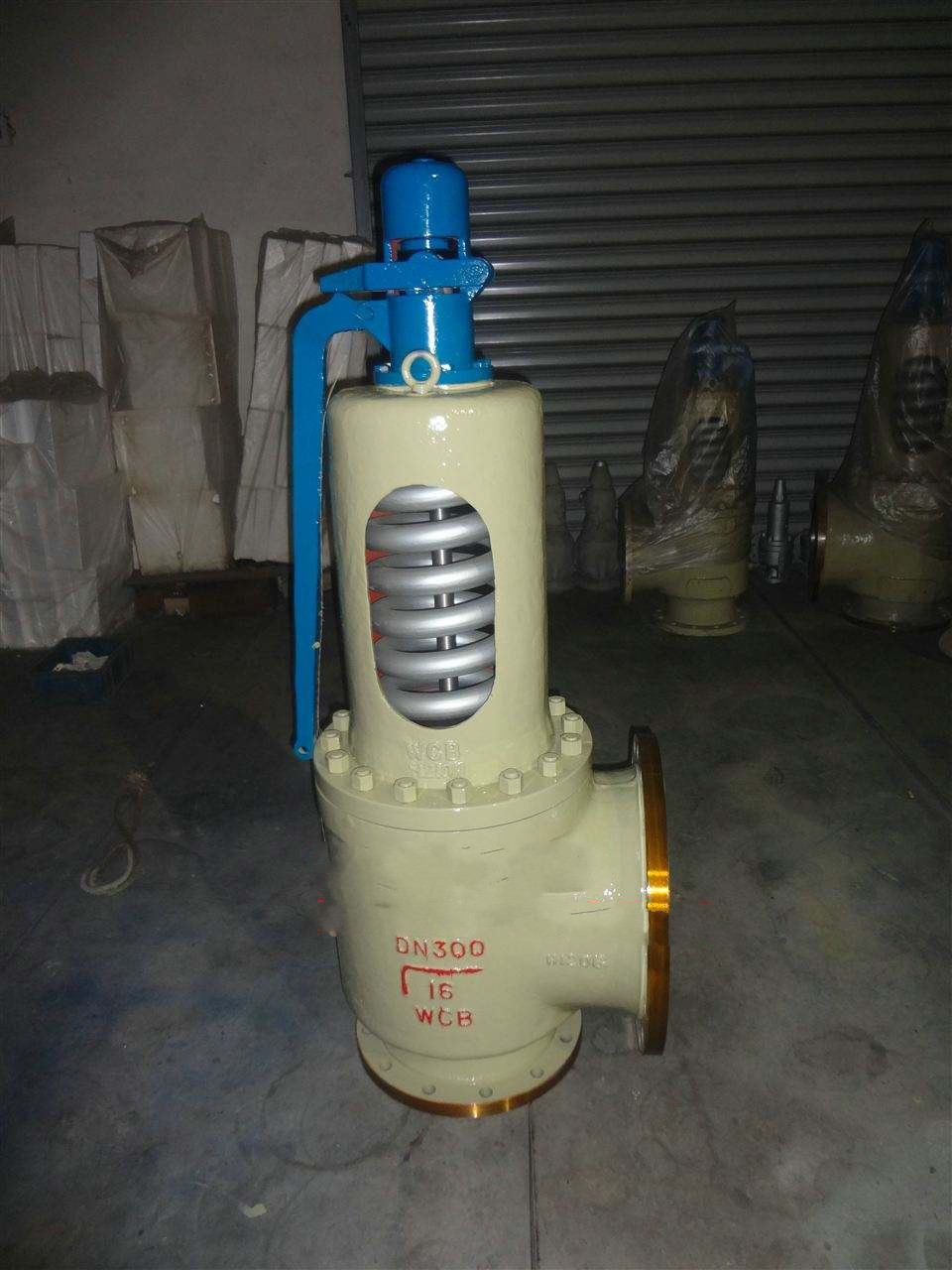

带扳手弹簧全启式安全阀

型号：A48Y

产品时间：2019/6/9 14:49:40

简要描述：

A48Y带扳手弹簧全启式安全阀是一款适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上的产品。A44Y型弹簧全启式安全阀适用于工作温度≤300℃的空气、石油等介质的设备和管路上，作为超压保护装置。产品连接法兰标准PN<6.4MPa按JB/和T-94系列1.2标准。PN≥6.4MPa按JB/和T-94系列2标准。

一、产品简介：

A48Y带扳手弹簧全启式安全阀是在一种安全设备，无需借助任何外力来进行启闭的一种阀门，通过我们设定的整定压力值，当压力超过我们的整定压力值后，安全阀会自动开启，释放压力，释放带整定压力以下的时候，安全阀会自动关闭。A48H弹簧全启式安全阀它是一种利用弹簧的弹性，来对压力进行控制的一种保护管道安全的阀门，弹簧式安全阀也是我们一种常用性的安全阀，具有轻便、结构简单、拆装方便，弹簧式安全阀还分两种，一种为弹簧全启式安全阀和弹簧微启式安全阀。

二、主要零部件：

NO.	零件名称	A48Y-C A44Y-C 材料	A44Y-P材料	A44Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护罩	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

三、外形连接尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN	D1	K1	g3	g2	b1	f	f1	Z1-ød1	L	L1	≈H
A48Y-16C	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	556
80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	561
100	65	220	180		155	20	3		8-18	125	250	210		185	22	3		8-18	195	175	667
125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	857
150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	915
200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1073
250	150	405	355		320	30	3		12-26	300	460	410		375	30	4		12-26	350	320	1307
300	220	460	410		375	30	4		12-26	400	580	525		485	36	4

四、安装事项：

1、必须垂直安装，并最hao直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。

2、出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。

3、对于安装时，双联安全阀必须是对应于同一水平的两条管道的。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
