一、简介:

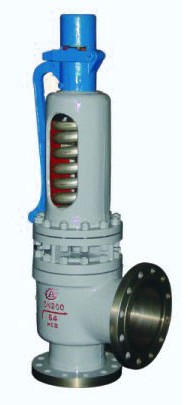

A48SH高温高压全启式安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。
二、 A48SH高温高压全启式安全阀特点:
1、全启式结构,排量大
2、阀瓣处设有反冲盘部件
3、带提升扳手可定期检验阀门开启的灵活性
4、整定压力偏差小,可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢,保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
8、阀盖敞开式设计可用于温度较高的介质
三、外形尺寸:
型号 |
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
DN'' |
D1 |
K1 |
g3 |
g2 |
b1 |
f'' |
f1'' |
Z1-ød1 |
L |
L1 |
≈H |
A48Y-16C A44Y-16C A44Y-16P A44Y-16R |
20 |
15 |
105 |
75 |
|
55 |
16 |
2 |
|
4-14 |
25 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
110 |
95 |
411 |
25 |
16 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
32 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
110 |
95 |
411 |
|
32 |
20 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
40 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
115 |
100 |
411 |
|
40 |
25 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
50 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
120 |
110 |
472 |
|
50 |
32 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
65 |
185 |
145 |
|
120 |
20 |
3 |
|
4-18 |
135 |
120 |
532 |
|
65 |
40 |
185 |
145 |
|
120 |
20 |
3 |
|
4-18 |
80 |
200 |
160 |
|
135 |
20 |
3 |
|
8-18 |
160 |
140 |
556 |
|
80 |
50 |
200 |
160 |
|
135 |
20 |
3 |
|
8-18 |
100 |
220 |
180 |
|
155 |
22 |
3 |
|
8-18 |
170 |
135 |
561 |
|
100 |
65 |
220 |
180 |
|
155 |
20 |
3 |
|
8-18 |
125 |
250 |
210 |
|
185 |
22 |
3 |
|
8-18 |
195 |
175 |
667 |
|
125 |
80 |
250 |
210 |
|
185 |
22 |
3 |
|
8-18 |
150 |
285 |
240 |
|
210 |
24 |
3 |
|
8-23 |
210 |
190 |
857 |
|
150 |
100 |
285 |
240 |
|
210 |
24 |
3 |
|
8-23 |
175 |
310 |
270 |
|
240 |
26 |
3 |
|
8-23 |
255 |
230 |
915 |
四、零部件:
NO. |
零件名称 |
A48Y-C A44Y-C 材料 |
A44Y-P材料 |
A44Y-R材料 |
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8M |
2 |
阀座 |
2Cr13 |
1Cr18Ni9Ti |
316 |
3 |
调节圈 |
ZG2Cr13 |
ZG1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
4 |
反冲盘 |
ZG2Cr13 |
ZG1Cr18Ni9Ti |
316 |
5 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
6 |
导向套 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
7 |
阀盖 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
8 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
