一、产品概述:

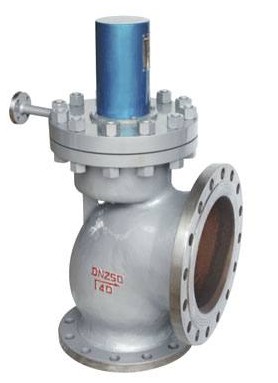

A49H主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用,防止压力超过允许最高压力值,保证设备安全运行。当介质压力升高到整定压力时,冲量安全阀打开,介质从脉冲管进入主安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭时,阀瓣又自动关闭。密封面用钴基铬镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性。
二、安全阀选型规则:
(l)热水锅炉一般用不封闭带扳手微启式安全阀。
(2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。
(3)水等液体不可压缩介质一般用封闭微启式安全阀,或用安全泄放阀。
(4)高压给水一般用封闭全启式安全阀,如高压给水加热器、换热器等。
(5)气体等可压缩性介质一般用封闭全启式安全阀,如储气罐、气体管道等。
(6)E级蒸汽锅炉一般用静重式安全阀。
(7)大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等,如图8所示。
(8)运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀,如图4所示。
(9)油罐顶部一般用液压安全阀,需与呼吸阀配合使用。
(10)井下排水或天然气管道一般用先导式安全阀,如图6所示。
(11)液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。
(12)负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。
(13)背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。
(14)介质凝固点较低的系统一般选用保温夹套式安全阀
三、安装说明:
1、阀门必须垂直安装在设备的zui高位置。
2、住安全阀紧固在支座上,支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架,排汽管重量不得加在主安全阀上,主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的zui低点应考虑疏水,以免排汽时产生水击。
四、主要外形及连接尺寸:
型号 |
公称通径 |
连接尺寸 |
||||||||||||||
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
z-d |
DN |
D |
D1 |
D2 |
b |
z-d |
||
A49H-4 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
A49H-4 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
A49H-4 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
