一、简介:

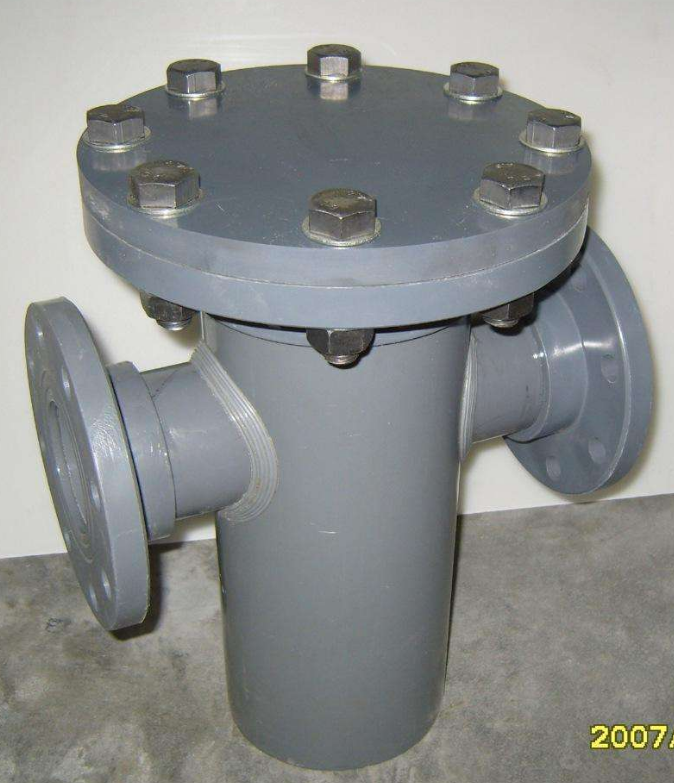

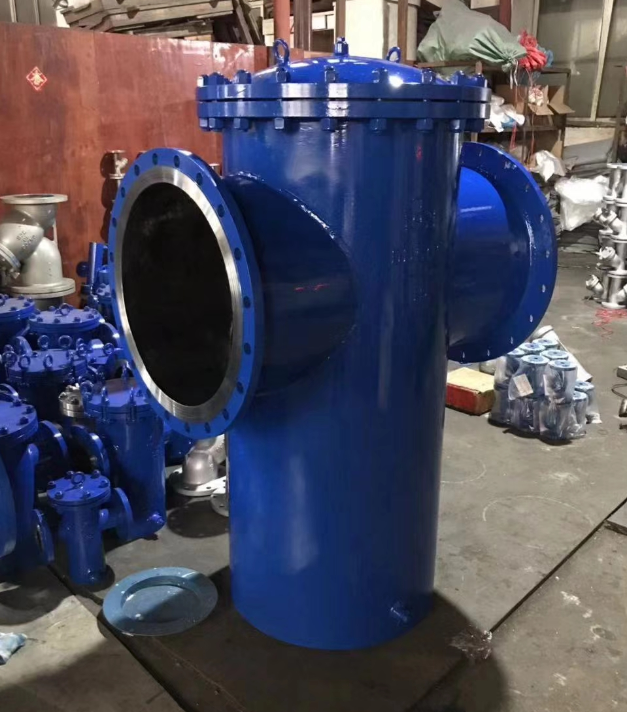

蓝式过滤器当液体通过直通过滤器筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当直通过滤器需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用直通过滤器维护极为方便。使滤床具有纤维过滤的孔隙度高、比表面积小、滤速高、截污量大、过滤精度高等优点,当水中悬浮物流经纤维滤料表面时,在范德华引力和经电作用下,悬浮固体和纤维束粘附力远大于与石英砂的粘附力,有利于提高滤速和过滤精度。其一端为松散的纤维丝束,另一端纤维丝束固定在比重较大的实心体内,过滤时,比重较大的实心核起到了对纤维丝束的压密作用,同时,由于核尺寸较小,对过滤断面空隙率分布的均匀性影响不大,从而提高了滤床的截污能力。
二、特点:
1、过滤精度高:对水中悬浮物的去除率可达95%以上,对大分子有机物、病毒、细菌、胶体、铁等杂质有一定的去除作用,经过良好的混凝处理的被处理水,进水为10NTU时,出水1NTU以下;
2、过滤速度快:一般为40m/h,最高可达60m/h,是普通砂滤器的3倍以上;
3、纳污量大:一般为15~35kg/m3,是普通砂滤器的4倍以上;
4、反洗耗水率低:反冲洗耗水量小于周期滤水量的1~2%;
5、加药量低,运行费用低:由于滤床结构及滤料自身的特点,絮凝剂投加量是常规技术的1/2~1/3。周期产水量的提高,吨水运行费用也随之减少;
6、占地面积小:制取相同的水量,占地面积为普通砂滤器的1/3以下。
7、可调性强。过滤精度、截污容量、过滤阻力等参数可根据需要调节;
8、滤料经久耐用,用寿命20年以上。
三、外形连接尺寸:
公称通径DN |
Φ |
L |
H1 |
H2 |
H3 |
B |
有效过滤面积(m2) |
倍数 |
重量(Kg) |
25 |
89 |
220 |
160 |
260 |
360 |
R1/2“ |
0.003619 |
6.0 |
15.7/13.8 |
32 |
89 |
220 |
165 |
270 |
370 |
R1/2“ |
0.003619 |
4.5 |
19.2/16..5 |
40 |
114 |
280 |
180 |
300 |
400 |
R1/2“ |
0.005718 |
4.5 |
23.6/19 |
50 |
114 |
280 |
180 |
300 |
400 |
R1/2“ |
0.005718 |
3.0 |
28.9/23 |
65 |
140 |
330 |
220 |
350 |
460 |
R1/2“ |
0.009613 |
3.0 |
48.4/39 |
80 |
168 |
340 |
260 |
400 |
510 |
R1/2“ |
0.01539 |
3.0 |
65.3/53 |
100 |
219 |
420 |
310 |
470 |
580 |
R3/4“ |
0.02464 |
3.0 |
89.3/76 |
150 |
273 |
500 |
430 |
620 |
730 |
R3/4“ |
0.04866 |
3.0 |
148.0/126 |
200 |
325 |
560 |
530 |
780 |
900 |
R3/4“ |
0.07858 |
2.5 |
185/158 |
250 |
426 |
660 |
640 |
930 |
1050 |
R3/4“ |
0.12005 |
2.5 |
230/195 |
300 |
478 |
750 |
840 |
1200 |
1350 |
R3/4“ |
0.16537 |
2.3 |
307/260 |
四、注意事项:
1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;
2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
4、如发现不锈钢钢丝网变形或损坏,需马上更换。
五、安装:
1、直通过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
3、清洗过滤器杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
4、如发现不锈钢钢丝网变形或损坏,需马上更换。
