一、简介：

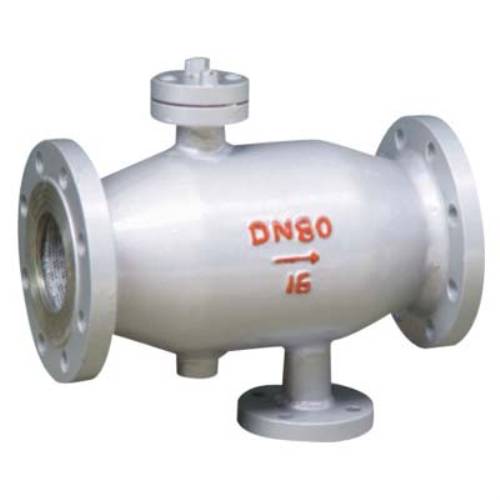

ZPG自动排污过滤器是一个能使用低质水进行工业泠却的过滤器,同时也可用于其他需要过滤的工艺过程,它具有冲洗排除杂质功能,一股安装在换热器其他执行机构的前面,定期清冼排除杂质。当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。
二、特点：
1.ZPG自动排污过滤器具有结构简单,拆卸方便等特点。
2.直接安装在管网系统上，不需要任何支撑结构，节省空间。
3.节约投资费用，在安装过程中不需用多设旁通管路，降低了劳动强度，避免了在调节试和维修过程中的拆卸排污。
4.安装灵活，可以水平安装也适应于垂直安装。
5.过滤器在额定流速下阻力为0.05～0.1m水柱。
6.过滤网筒是整体固定连接于管体上的，刚性，强度好，无易损件，使用寿命长。
7.过滤网的规格：10目/吋、14目/吋、20目/吋、也可根据用户要求定制。
三、结构图：
四、性能参数：
口径：DN50----1000
设计压力：1.6Mpa
设计温度：200℃
滤网孔径：直径1- 10
法兰标准：JB/T81-94
五、外形尺寸：
|
规格 |
A |
B |
L |
排污口Dg |
|
ZPG-L-100 |
265 |
160 |
365 |
32 |
|
ZPG-L-125 |
315 |
190 |
440 |
40 |
|
ZPG-L-150 |
375 |
220 |
520 |
50 |
|
ZPG-L-200 |
500 |
260 |
670 |
65 |
|
ZPG-L-250 |
625 |
310 |
830 |
80 |
|
ZPG-L-300 |
750 |
350 |
1000 |
100 |
|
ZPG-L-350 |
875 |
410 |
1180 |
125 |
|
ZPG-L-400 |
1000 |
470 |
1350 |
150 |
|
ZPG-L-450 |
1150 |
510 |
1500 |
150 |
|
ZPG-L-500 |
1250 |
550 |
1680 |
150 |
|
ZPG-L-600 |
1500 |
650 |
2000 |
200 |
|
ZPG-L-700 |
1720 |
670 |
2280 |
200 |
|
ZPG-L-800 |
1900 |
685 |
2500 |
200 |
|
ZPG-L-900 |
2180 |
785 |
2800 |
200 |
|
ZPG-L-1000 |
2180 |
860 |
3120 |
250 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
