一、简介:

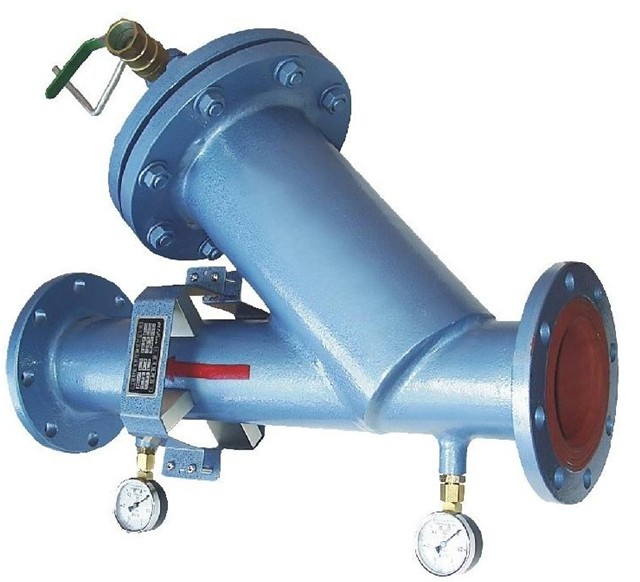

手摇刷式过滤器安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除,保护管道上的设备免受磨损和堵塞,使机器设备:压缩机、水泵、阀门、仪表等能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。该过滤器结构合理,用材讲究,壳体采用优质碳钢或不锈钢;有机毛刷采用无杂物,过滤、清洗效果大大优于冲孔网或纺织网,且洗网时刷毛不易损伤,使用时只需轻轻转动刷架外部的手柄即可。
二、产品特点:
1、进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
5、过滤器阻力损失计算:水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。
三、技术参数:
单台最大过滤流量可达970m3/h
过滤精度从4000 微米-20 微米
滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
最小工作压力≥0.1MPa
最高工作压力≤2.5MPa(特殊可定制)
工作温度≤95℃
清洗方式:刷式
四、选型原则:
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kp
五、产品尺寸:
型号 |
公称直径 |
φ |
L |
L1 |
L2 |
H |
流量 |
重量 |
YTS-50 |
50 |
159 |
300 |
600 |
80 |
650 |
19 |
58 |
YTS-80 |
80 |
159 |
300 |
600 |
80 |
660 |
50 |
66 |
YTS-100 |
100 |
219 |
300 |
600 |
80 |
670 |
80 |
76 |
YTS-125 |
125 |
219 |
350 |
650 |
80 |
680 |
125 |
88 |
YTS-150 |
150 |
273 |
350 |
650 |
80 |
720 |
180 |
114 |
YTS-200 |
200 |
325 |
525 |
750 |
80 |
850 |
320 |
154 |
YTS-250 |
250 |
377 |
650 |
850 |
80 |
1050 |
490 |
260 |
YTS-300 |
300 |
426 |
700 |
950 |
100 |
1360 |
710 |
405 |
YTS-350 |
350 |
478 |
820 |
1170 |
100 |
1740 |
970 |
580 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
