一、衬氟斜口放料阀概述:

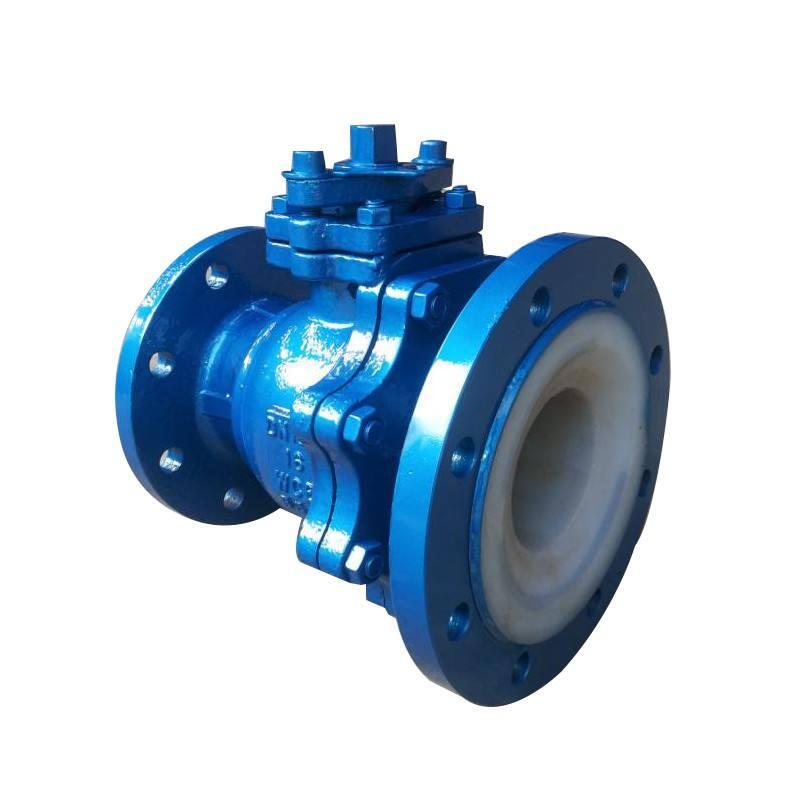

斜口衬氟放料阀采用了氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用,斜口衬氟放料阀适用于各种工业生产中液体放料,在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸 和各种有机酸、强酸、强氧化剂,FEP衬氟放料球阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。衬氟放料阀的L值为企业标准,左法兰比右法兰大一挡,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。
二、产品特点:
1、采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;
4、结构紧凑合理,阀体内腔空间zui小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。
三、产品参数:
公称通径:DN15~350mm
公称压力:PN1.0~2.5Mpa
连接形式:法兰连接
驱动装置:手动
适用介质:硫酸,磷酸,强碱,王水等任意具有强腐蚀性的介质。
设计规范:遵循GB12233,GB12235,ANSIB16.34标准。
四、产品制造标准:
设计与制造标准 | GB/T12237 |
结构长度标准 | HG/T3704-2003、GB/T12221、ASME B16.10 |
法兰尺寸标准 | HG/T20592-2009、ANSI B16.5a |
压力试验标准 | GB/T13927-92、API 598 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
