一、简介：

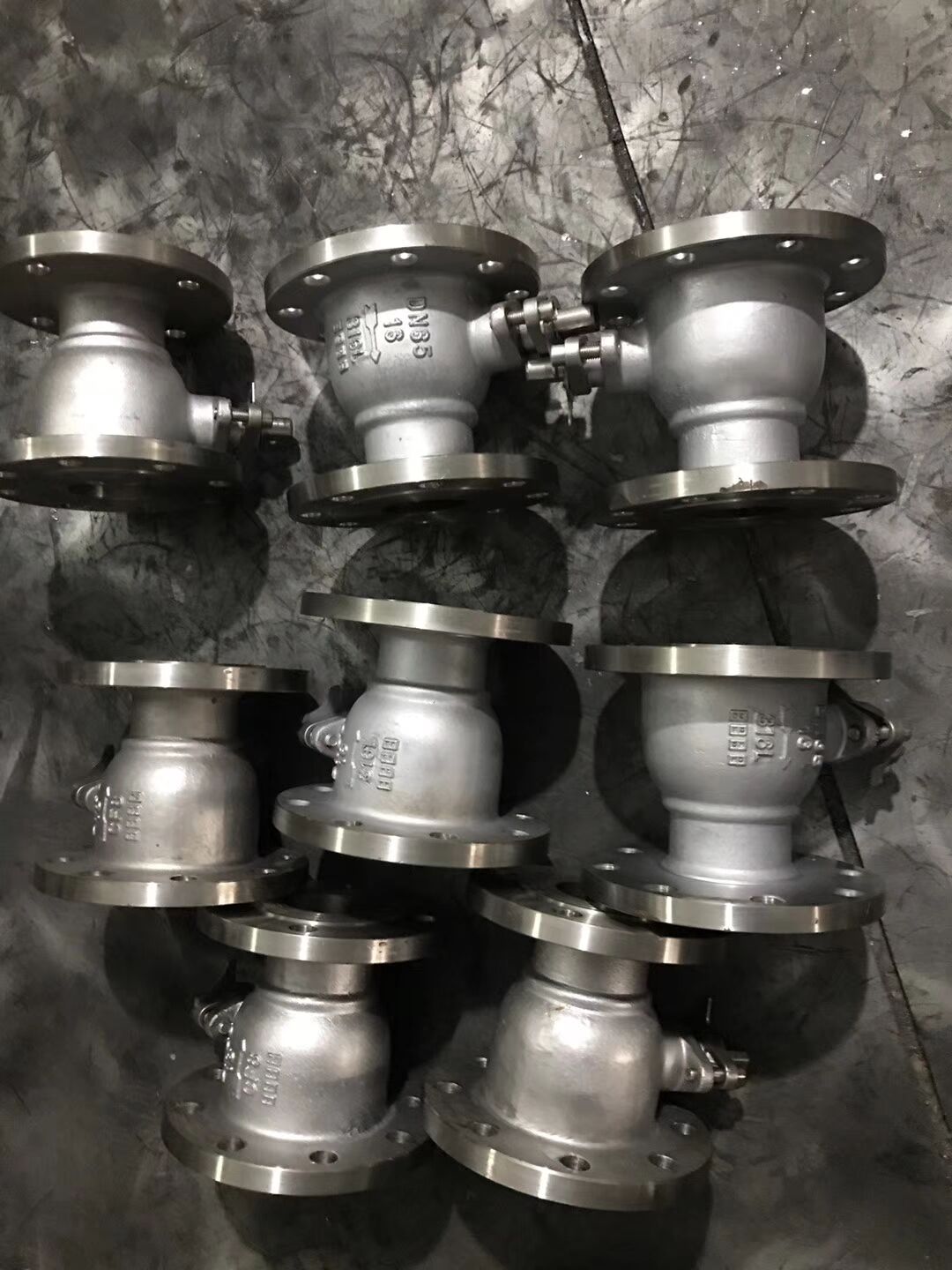

FQ41F不锈钢放料球阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的最理想产品.广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
二、产品结构特点：
①采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
②启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
③结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
三、产品制造标准:
设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999
四、产品尺寸:
|
DN |
L |
D |
D1 |
D2 |
Do |
H |
|
25/50 |
150 |
115/140 |
85/110 |
65/90 |
180 |
105 |
|
32/65 |
165 |
140/160 |
100/130 |
78/110 |
180 |
120 |
|
40/65 |
180 |
150/160 |
110/130 |
85/110 |
225 |
140 |
|
40/80 |
180 |
150/190 |
110/150 |
85/125 |
225 |
140 |
|
50/80 |
200 |
165/190 |
125/150 |
100/125 |
225 |
150 |
|
50/100 |
200 |
165/210 |
125/170 |
100/145 |
225 |
150 |
|
65/100 |
220 |
185/210 |
145/170 |
120/145 |
360 |
160 |
|
65/125 |
220 |
185/240 |
145/200 |
120/175 |
360 |
160 |
|
80/125 |
250 |
200/240 |
160/200 |
135/175 |
420 |
215 |
|
80/150 |
250 |
200/265 |
160/225 |
135/200 |
420 |
215 |
|
100/150 |
280 |
220/265 |
180/225 |
155/200 |
420 |
240 |
|
100/200 |
280 |
220/320 |
180/280 |
155/255 |
420 |
240 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
