一、简介:

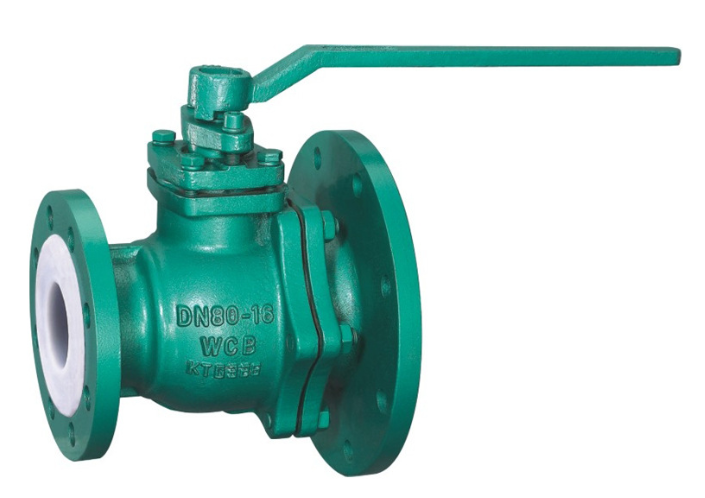

FQ41F46衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。采用了氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用,本产品适用于各种工业生产中液体放料,在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。
二、制造标准:
设计与制造标准 | GB/T12237 |
结构长度标准 | HG/T3704-2003、GB/T12221、ASME B16.10 |
法兰尺寸标准 | HG/T20592-2009、ANSI B16.5a |
压力试验标准 | GB/T13927-92、API 598 |
三、主要性能参数:
公称通径:DN15~350mm
公称压力:PN1.0~2.5Mpa
连接形式:法兰连接
驱动装置:手动
适用介质:硫酸,磷酸,强碱,王水等任意具有强腐蚀性的介质。
设计规范:遵循GB12233,GB12235,ANSIB16.34标准
四、衬氟放料球阀安装尺寸:
公称通径 |
PN0.6-1.6(MPa)FEP(F46)、PCTFE(F3)主要外形尺寸和连接尺寸(mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-14/4-18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-18/4-18 |
230 |
135 |
15 |
|
79标 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-18/4-18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-18/8-18 |
300 |
205 |
35 |
|
69标 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-18/8-14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-18/10-14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-18/8-23 |
350 |
230 |
44 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
